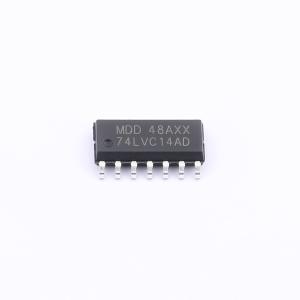

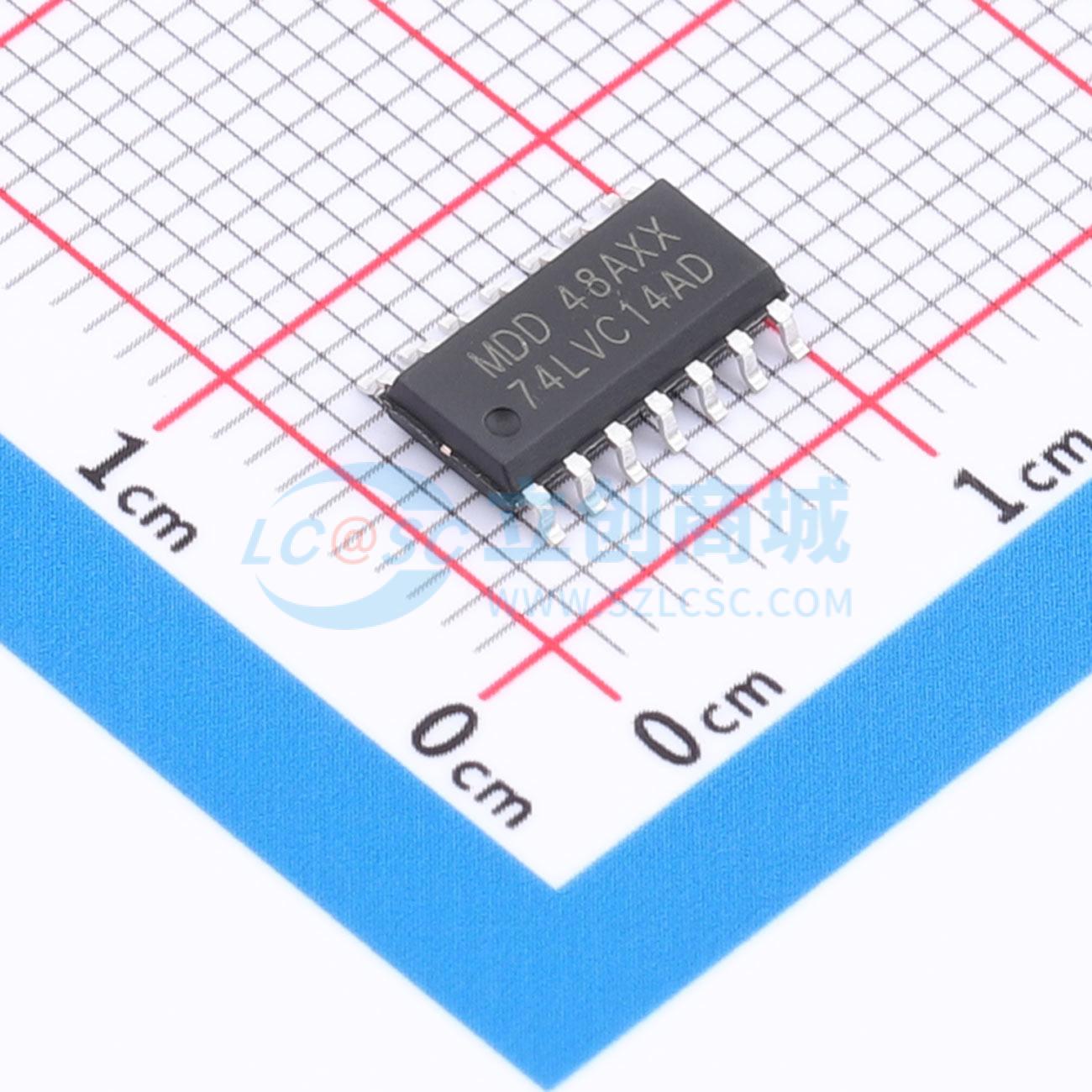

74LVC14AD
带5V容限输入的六反相施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a hex inverter with Schmitt-trigger inputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC14AD
- 商品编号
- C53552913
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.35028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 3.5ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC14A是一款带有施密特触发器输入的六反相器。输入可以由3.3V或5V器件驱动。此特性允许这些器件在3.3V和5V混合环境中用作转换器。 该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时通过器件产生可能造成损坏的回流电流。
商品特性
- 宽电源电压范围为1.2V至5.5V
- 过压耐受输入可达5.5V
- CMOS低功耗
- IOFF电路提供部分掉电模式操作
- 闩锁性能超过250mA
- 可直接与TTL电平接口
- 符合JEDEC标准：
- JESD8 - 7A（1.65V至1.95V）
- JESD8 - 5A（2.3V至2.7V）
- JESD8 - C（2.7V至3.6V）
- JESD36（4.5V至5.5V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
- 多种封装选项
