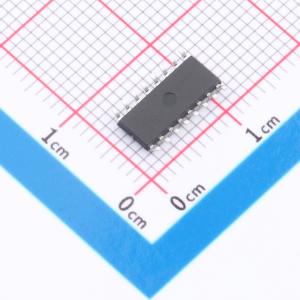

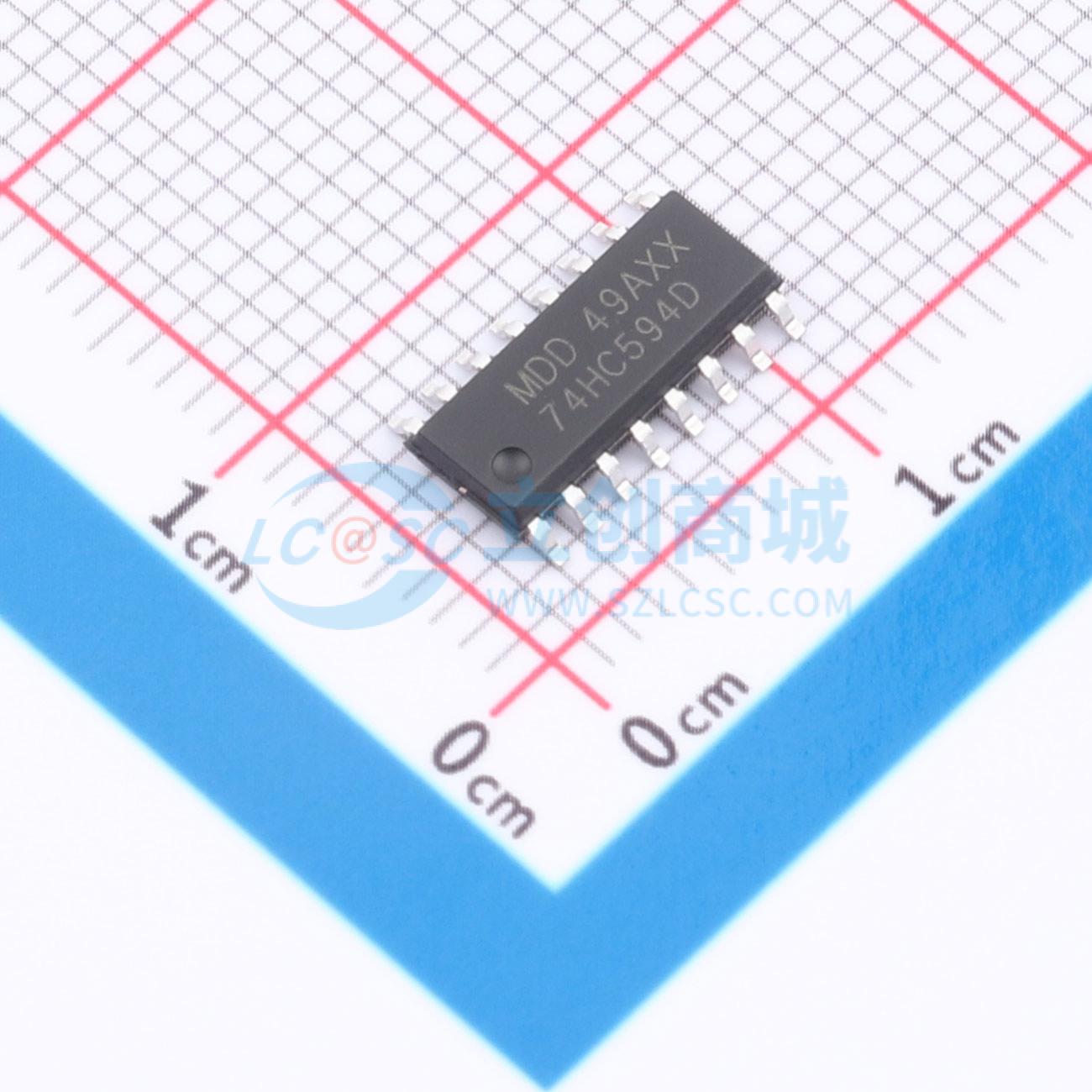

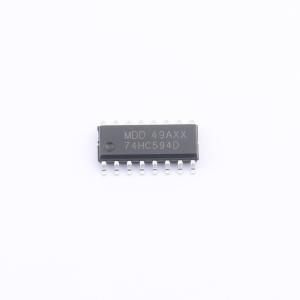

74HC594D
8位带输出寄存器的移位寄存器，具备同步串行输入输出、独立时钟和低功耗特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- an 8-bit serial-in/serial or parallel-out shift register with a storage register.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC594D
- 商品编号
- C53552917
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 28MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74HC | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 20ns@6V,15pF；15ns@6V,15pF | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 标准CMOS | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
74HC594是一款带有存储寄存器的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器均设有独立的时钟和复位输入。该器件具有一个串行输入（DS）和一个串行输出（Q7S），支持级联。数据在SHCP输入的低到高转换时移位，移位寄存器中的数据在STCP输入的低到高转换时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器超前一个时钟脉冲。两个寄存器复位引脚（SHR和STR）中的任一个为低电平，将清除相应的寄存器。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 同步串行输入和输出
- 8位并行输出
- 移位寄存器和存储寄存器具有独立的直接清零和时钟
- 移位寄存器和存储寄存器的时钟相互独立
- 宽电源电压范围：2.0 V ~ 6.0 V
- CMOS低功耗
- 高抗噪性
- 闩锁性能超过250 mA
- 符合JEDEC标准：
- JESD8C（2.7 V ~ 3.6 V）
- JESD7A（2.0 V ~ 6.0 V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 2类超过3500 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
- 工作温度范围为 - 40°C ~ +85°C和 - 40°C ~ +125°C
应用领域
- 串行到并行数据转换
- 远程控制保持寄存器
