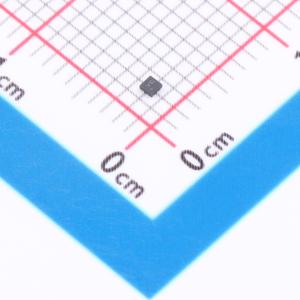

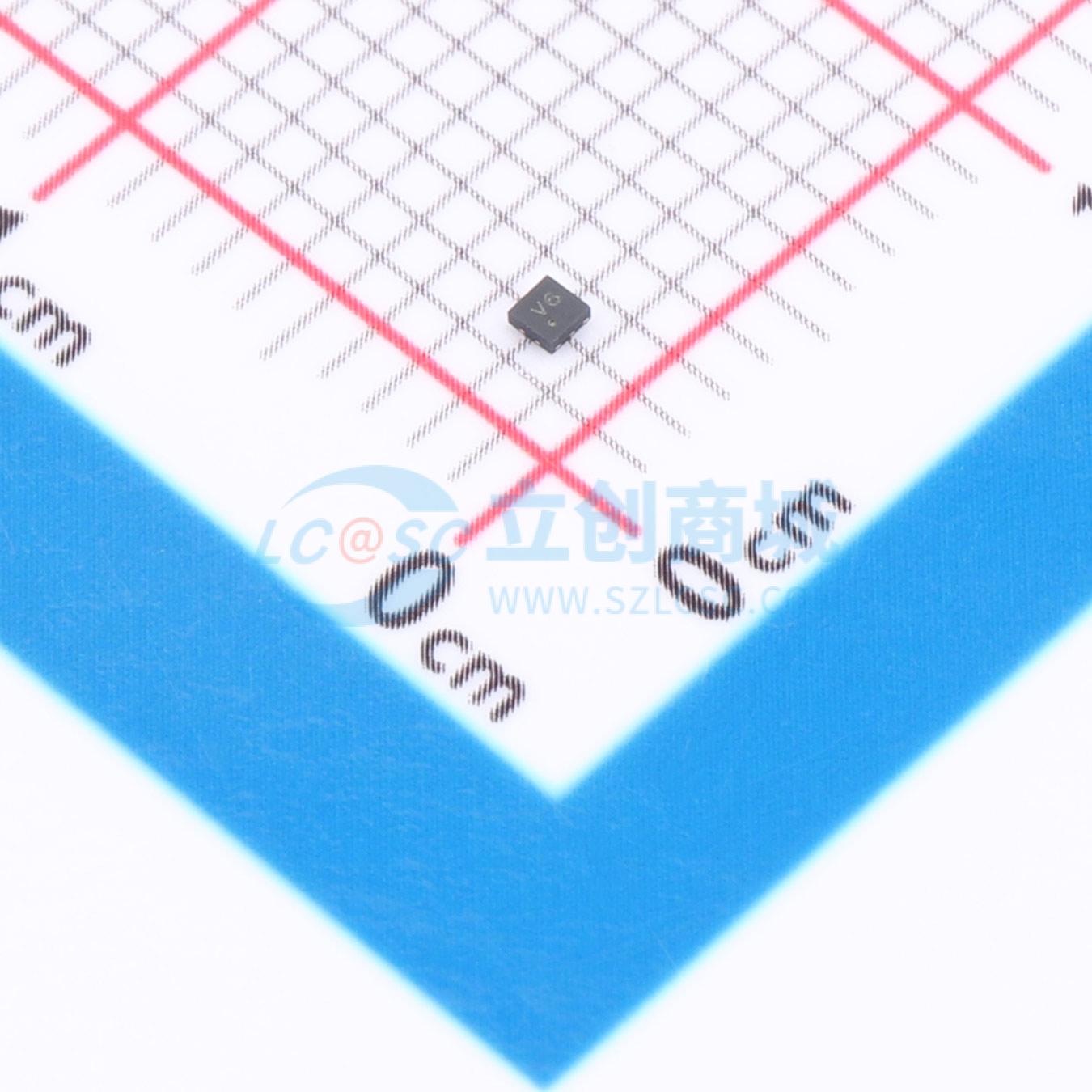

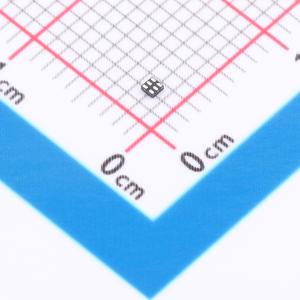

74LVC1G08GS
单路2输入与门，适用于混合电压应用，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a single 2-input AND gate.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G08GS
- 商品编号
- C53552929
- 商品封装
- DFN-6L(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.068767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.6ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G08 是一款单 2 输入与门。输入可以由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 应用中用作转换器。 所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出，防止器件掉电时通过器件产生破坏性的回流电流。
商品特性
- 宽电源电压范围为 1.65 V 至 5.5 V
- 高抗噪能力
- ±24 mA 输出驱动（VCC = 3.0 V）
- CMOS 低功耗
- 与 TTL 电平直接接口
- 输入过压容限达 5.5 V
- IOFF 电路提供部分掉电模式操作
- 闩锁性能超过 100 mA
- 符合 JEDEC 标准：
- JESD8 - 7（1.65 V 至 1.95 V）
- JESD8 - 5（2.3 V 至 2.7 V）
- JESD8C（2.7 V 至 3.6 V）
- JESD36（4.5 V 至 5.5 V）
- ESD 保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3B 类超过 8000 V
- MM JESD22 - A115C C 类超过 550 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
- 多种封装选项
