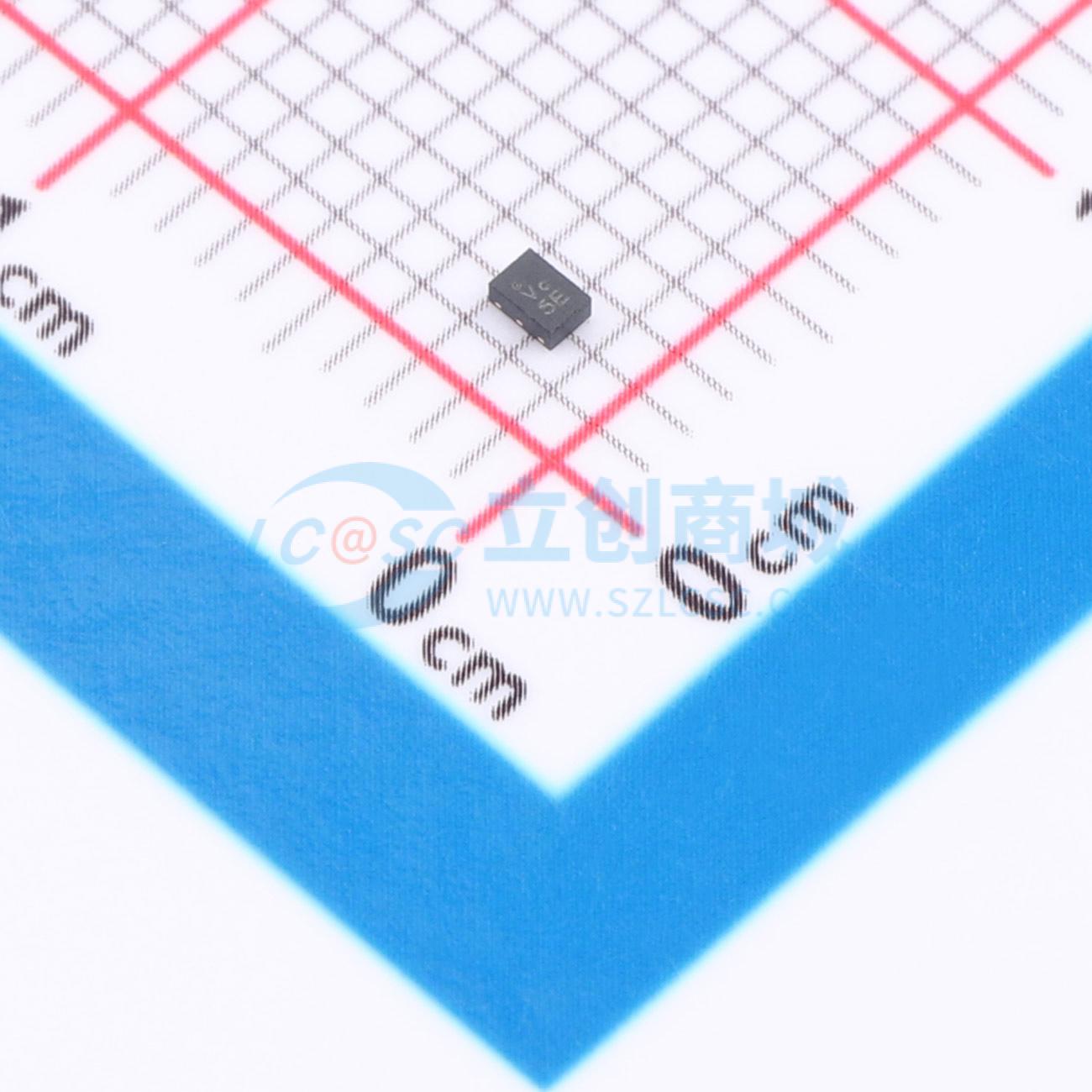

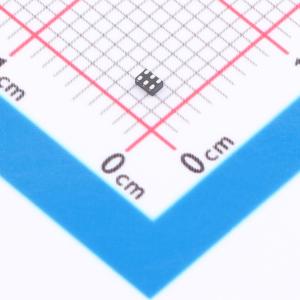

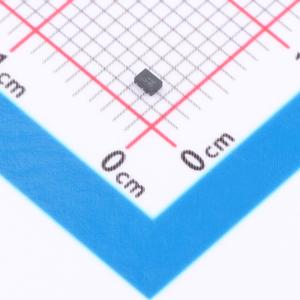

74LVC2G14GM
双反相施密特触发器，具备5V容限输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a dual inverter with Schmitt-trigger inputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G14GM
- 商品编号
- C53552930
- 商品封装
- DFN-6L(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.069833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC2G14是一款带有施密特触发器输入的双反相器。输入可以由3.3V或5V器件驱动。此特性允许这些器件在3.3V和5V混合环境中用作转换器。 该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为1.65V至5.5V
- 输入过压容限达5.5V
- 高抗噪能力
- ±24mA输出驱动（VCC = 3.0V）
- CMOS低功耗
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- IOFF电路提供部分掉电模式操作
- 上升和下降时间无限制
- 符合JEDEC标准：
- JESD8 - 7（1.65V至1.95V）
- JESD8 - 5（2.3V至2.7V）
- JESD8C（2.7V至3.6V）
- JESD36（4.5V至5.5V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3B类超过8000V
- MM JESD22 - A115C C类超过550V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
- 多种封装选项
