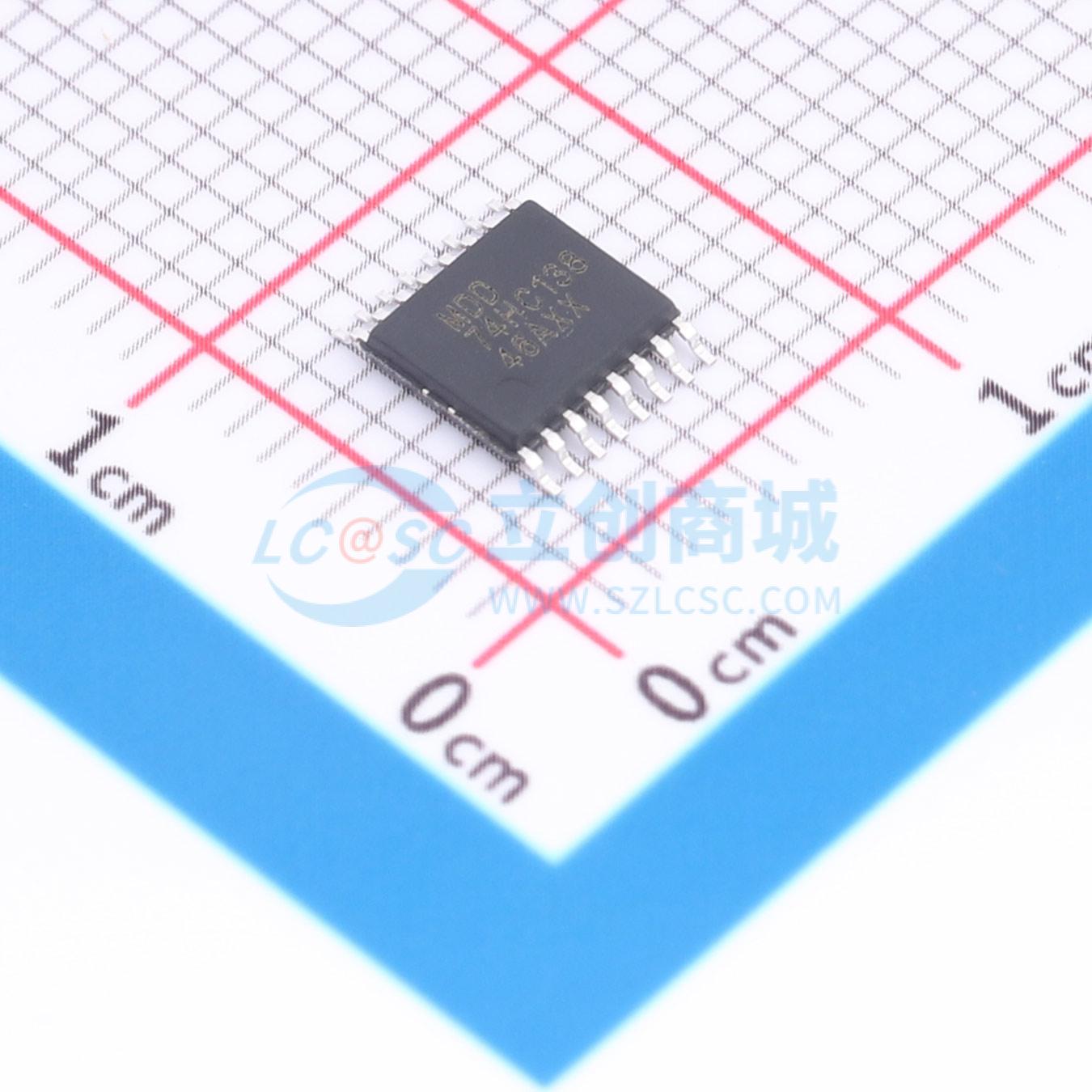

温馨提醒：图片仅供参考，商品以实物为准
74HC138PW
3至8线反相解码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- decodes three binary weighted address inputs (A0, A1 and A2) to eight mutually exclusive outputs (Y0 to Y7).
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC138PW
- 商品编号
- C53552920
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 33ns@6.0V,50pF | |
| 静态电流(Iq) | 20uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
74HC138和74HCT138将三个二进制加权地址输入（A0、A1和A2）解码为八个互斥输出（Y0至Y7）。该器件具有三个使能输入（E1、E2和E3）。除非E1和E2为低电平且E3为高电平，否则每个输出都将为高电平。这种多重使能功能允许仅使用四个'138集成电路和一个反相器轻松并行扩展为1-of-32（5至32线）解码器。通过将其中一个低电平有效使能输入用作数据输入，其余使能输入用作选通信号，'138可用作八输出解复用器。输入包含钳位二极管。这使得能够使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽工作电压2.0 V至6.0 V
- 高抗噪性
- CMOS低功耗
- 闩锁性能超过250 mA
- 解复用能力
- 多输入使能，便于扩展
- 非常适合内存芯片选择解码
- 低电平有效互斥输出
- 输入电平：
- 74HC138：CMOS电平
- 74HCT138：TTL电平
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS - 001 2类超过3500 V
- CDM：ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
- 工作温度范围为 - 40 °C至 + 85 °C以及 - 40 °C至 + 125 °C
