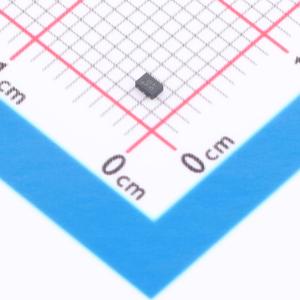

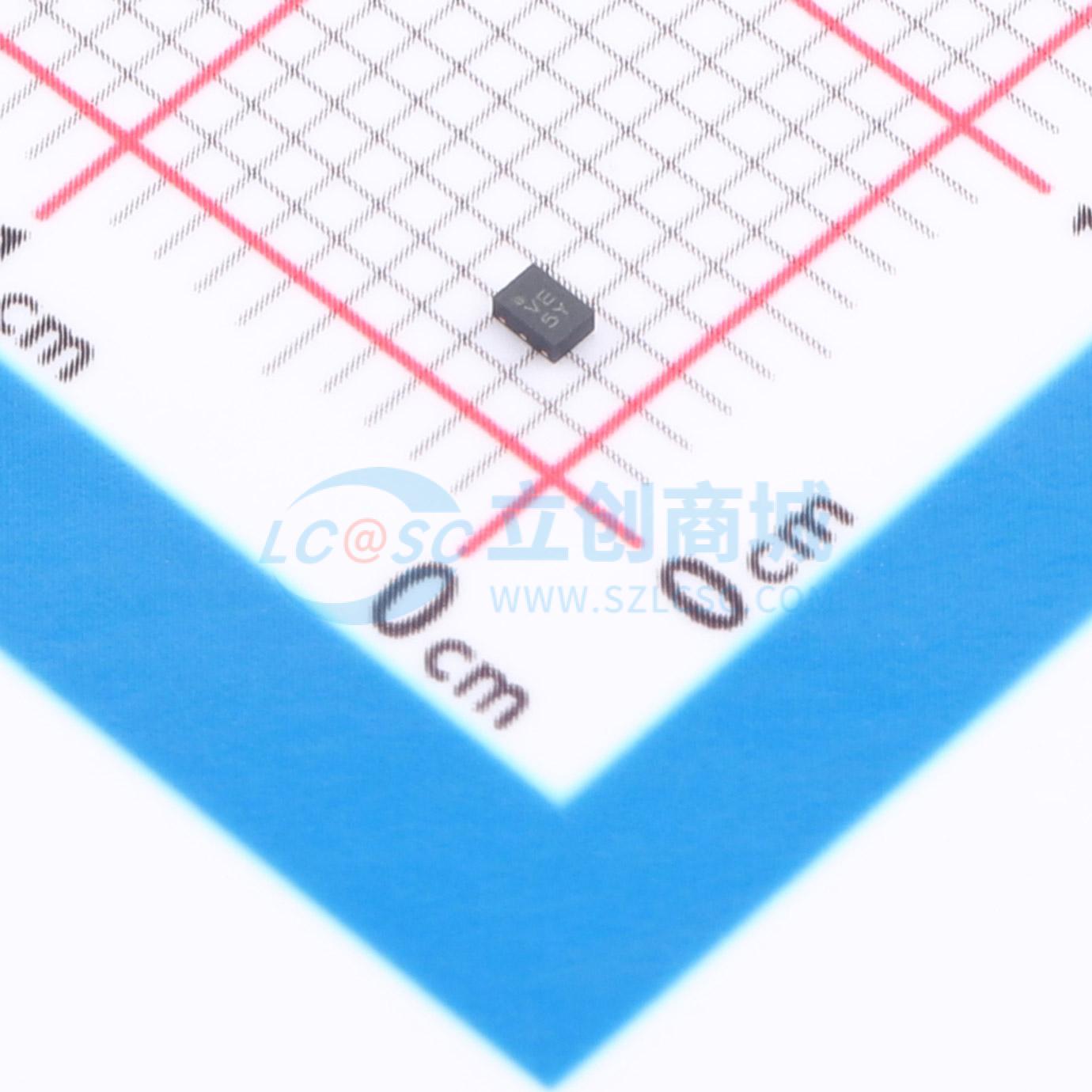

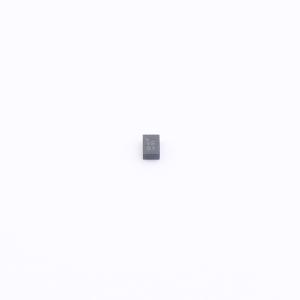

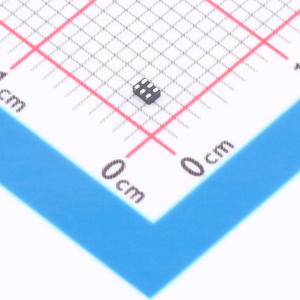

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32GM
单2输入或门，适用于混合电压环境，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a single 2-input OR gate.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G32GM
- 商品编号
- C53552928
- 商品封装
- DFN-6L(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.070433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 2.6ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器；TTL兼容CMOS | |
| 输出类型 | - |
商品概述
74LVC1G32 是一款单路 2 输入或门。输入可由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在 3.3 V 和 5 V 混合环境中用作转换器。所有输入均具备施密特触发器功能，使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规格定义。IOFF 电路可禁用输出，防止器件掉电时产生可能损坏器件的回流电流。
商品特性
- 宽电源电压范围为 1.65 V ~ 5.5 V
- 输入过压容限达 5.5 V
- 高抗噪能力
- CMOS 低功耗
- IOFF 电路提供部分掉电模式操作
- ±24 mA 输出驱动（VCC = 3.0 V）
- 闩锁性能超过 100 mA
- 可直接与 TTL 电平接口
- 符合 JEDEC 标准：
- JESD8 - 7（1.65 V ~ 1.95 V）
- JESD8 - 5（2.3 V ~ 2.7 V）
- JESD8 - B/JESD36（2.7 V ~ 3.6 V）
- ESD 保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3B 类超过 8000 V
- MM JESD22 - A115C C 类超过 550 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
- 多种封装选项
