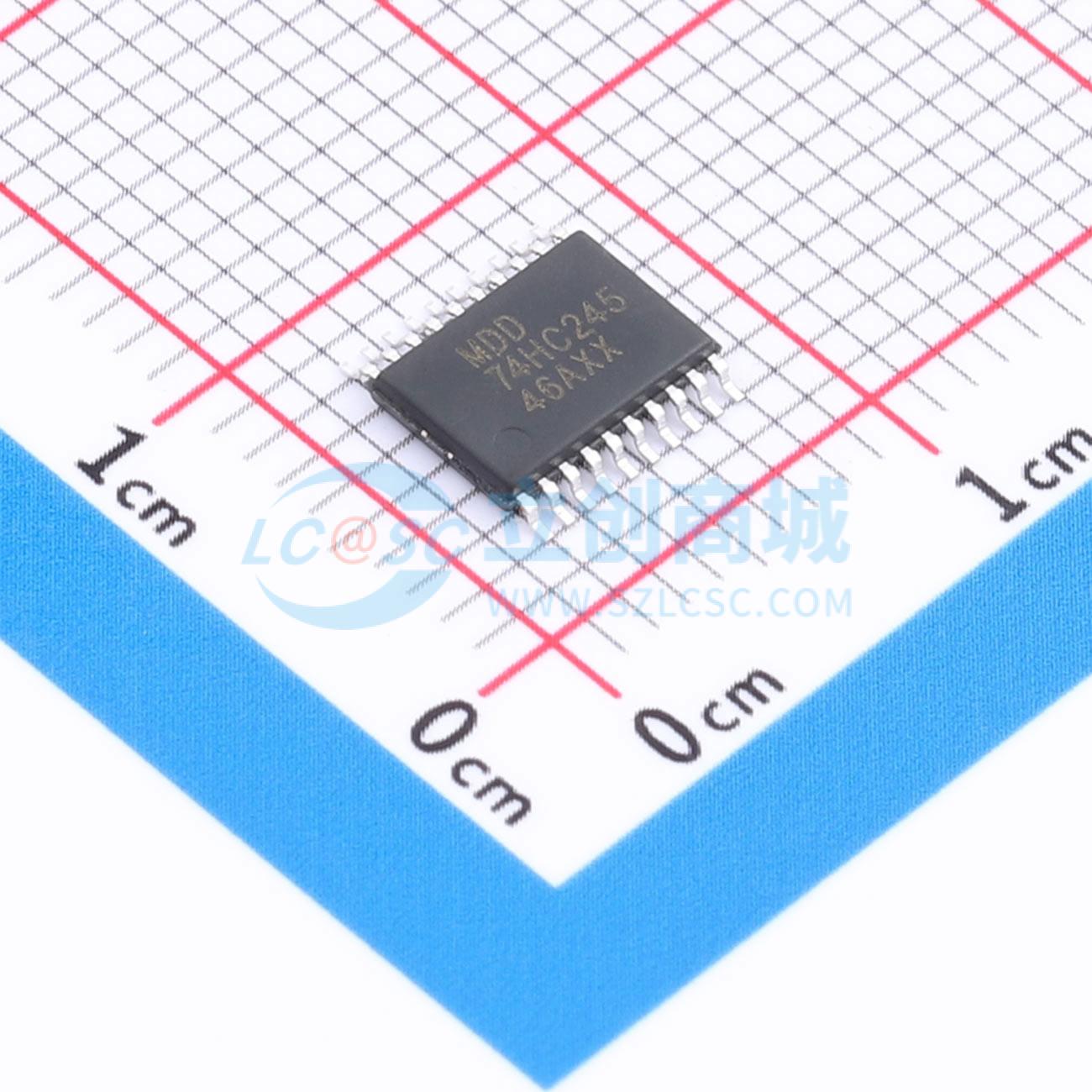

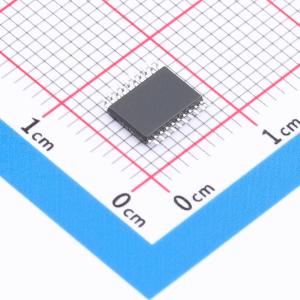

温馨提醒：图片仅供参考，商品以实物为准
74HC245PW
八进制缓冲器/线路驱动器，三态输出，具备输出使能和方向控制功能，适用于双向总线接口，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- an 8-bit transceiver with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC245PW
- 商品编号
- C53552922
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.27952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | - |
商品概述
74HC245和74HCT245是具有三态输出的8位收发器。该器件具有输出使能（OE）和发送/接收（DIR）用于方向控制。OE为高电平时，输出呈现高阻抗关断状态。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围为2.0 V至6.0 V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过250 mA
- 八进制双向总线接口
- 同相三态输出
- 符合JEDEC标准：
- JESD8C（2.7 V至3.6 V）
- JESD7A（2.0 V至6.0 V）
- 输入电平：
- 74HC245：CMOS电平
- 74HCT245：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
