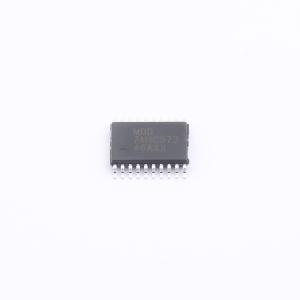

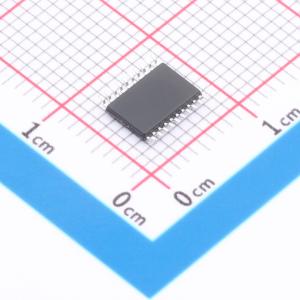

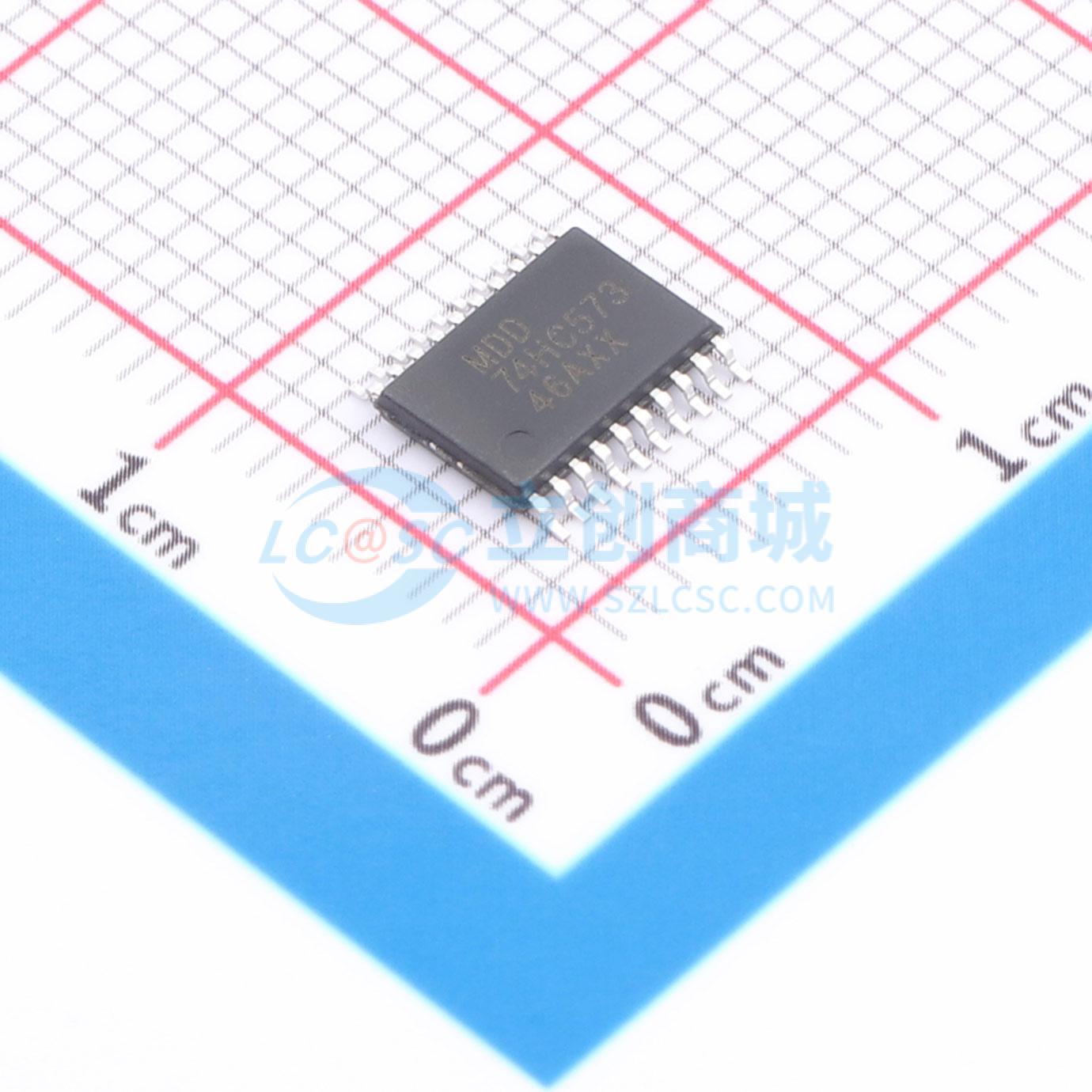

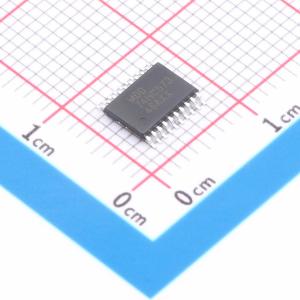

温馨提醒：图片仅供参考，商品以实物为准
74HC573PW
8位D型透明锁存器，具备三态输出，适用于总线应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- an 8-bit buffer/line drivers with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC573PW
- 商品编号
- C53552924
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.28308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 18ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 11ns | |
| 保持时间 | 3ns | |
| 静态电流(Iq) | 40uA |
商品概述
74HC573和74HCT573是具有三态输出的8位D型透明锁存器。该器件具有锁存使能（LE）和输出使能（OE）输入。当LE为高电平时，输入的数据进入锁存器。在这种情况下，锁存器是透明的，锁存器输出将随其对应的D输入的变化而变化。当LE为低电平时，锁存器存储在LE从高到低转换前建立时间内输入的信息。OE为高电平会使输出呈现高阻抗关断状态。OE输入的操作不影响锁存器的状态。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽工作电压2.0 V ~ 6.0 V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过250 mA
- 输入电平：
- 74HC573：CMOS电平
- 74HCT573：TTL电平
- 封装相对两侧的输入和输出，便于与微处理器接口
- 可用作微处理器和微型计算机的输入或输出端口
- 用于总线应用的三态同相输出
- 公共三态输出使能输入
- 符合JEDEC标准：
- JESD8C（2.7 V ~ 3.6 V）
- JESD7A（2.0 V ~ 6.0 V）
- ESD保护：
- HBM JESD22 - A114F超过2000 V
- MM JESD22 - A115 - A超过200 V
- 多种封装选项
- 工作温度范围为 -40°C ~ +85°C和 -40°C ~ +125°C
