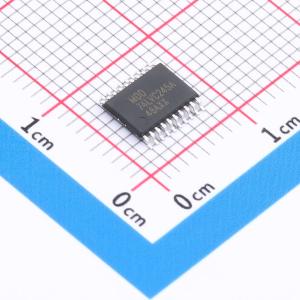

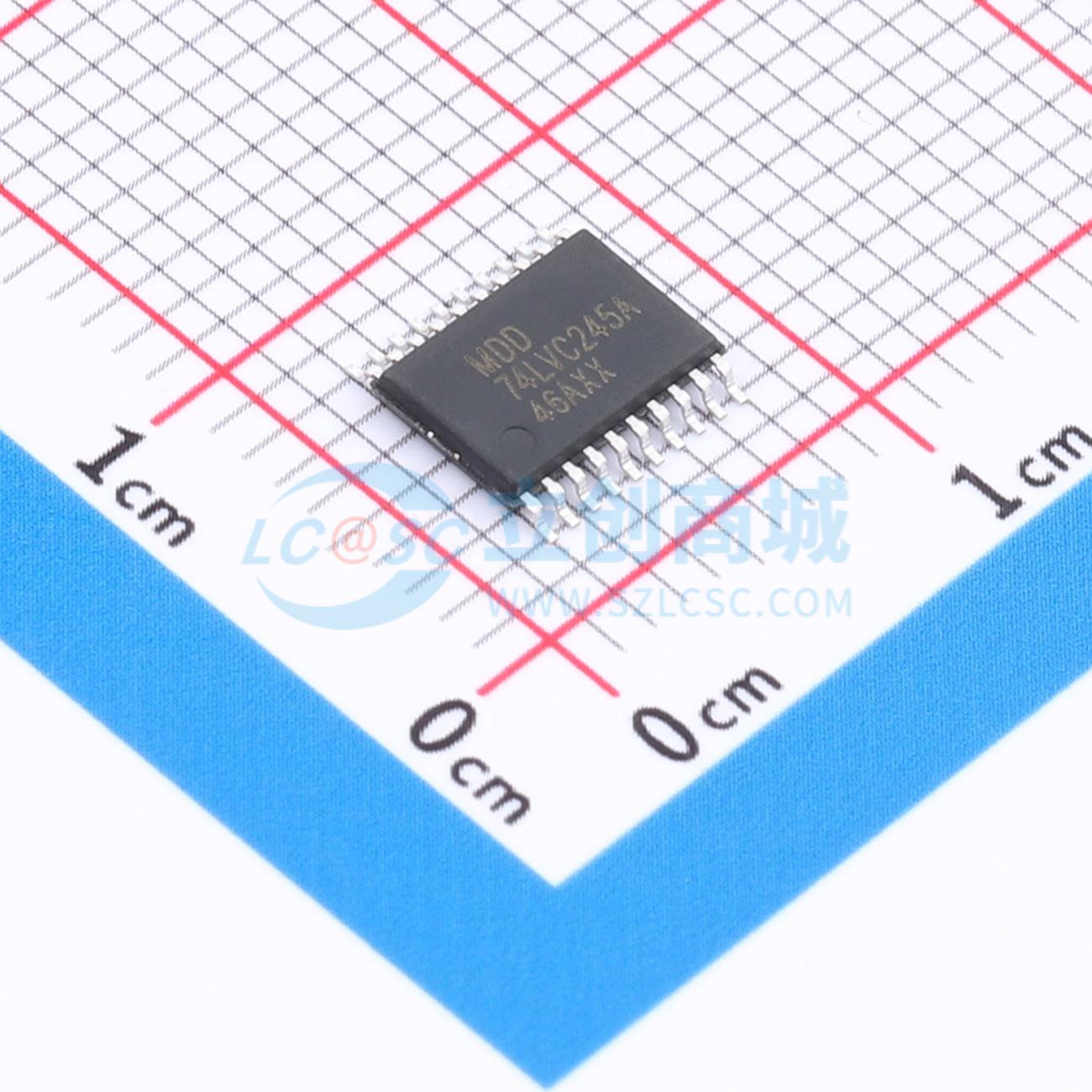

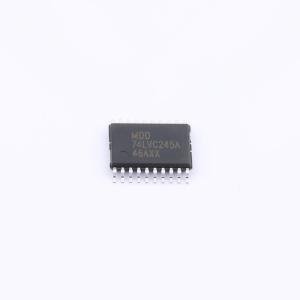

74LVC245APW
8位三态总线收发器，适用于混合3.3V和5V环境，输入具备施密特触发器，支持部分掉电应用
- 描述
- an 8-bit transceiver with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC245APW
- 商品编号
- C53552926
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2872克(g)
商品参数
参数完善中
商品概述
74LVC245A和74LVCH245A是具有三态输出的8位收发器。该器件具有输出使能（OE）和发送/接收（DIR）功能，用于方向控制。OE为高电平时，输出呈高阻抗关断状态。输入可由3.3V或5V器件驱动。此特性允许这些器件在混合3.3V和5V环境中用作转换器。 所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间。 该器件针对使用IOFF的部分掉电应用进行了全面规范。IOFF电路可禁用输出，防止器件掉电时产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为1.2V至5.5V
- 可直接与TTL电平接口
- CMOS低功耗
- 输入可耐受高达5.5V的过电压
- 所有数据输入均具有总线保持功能（仅74LVCH245A）
- IOFF电路提供部分掉电模式操作
- 闩锁性能超过250mA
- 符合JEDEC标准：
- JESD8 - 7A（1.65V至1.95V）
- JESD8 - 5A（2.3V至2.7V）
- JESD8 - C/JESD36（2.7V至3.6V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
