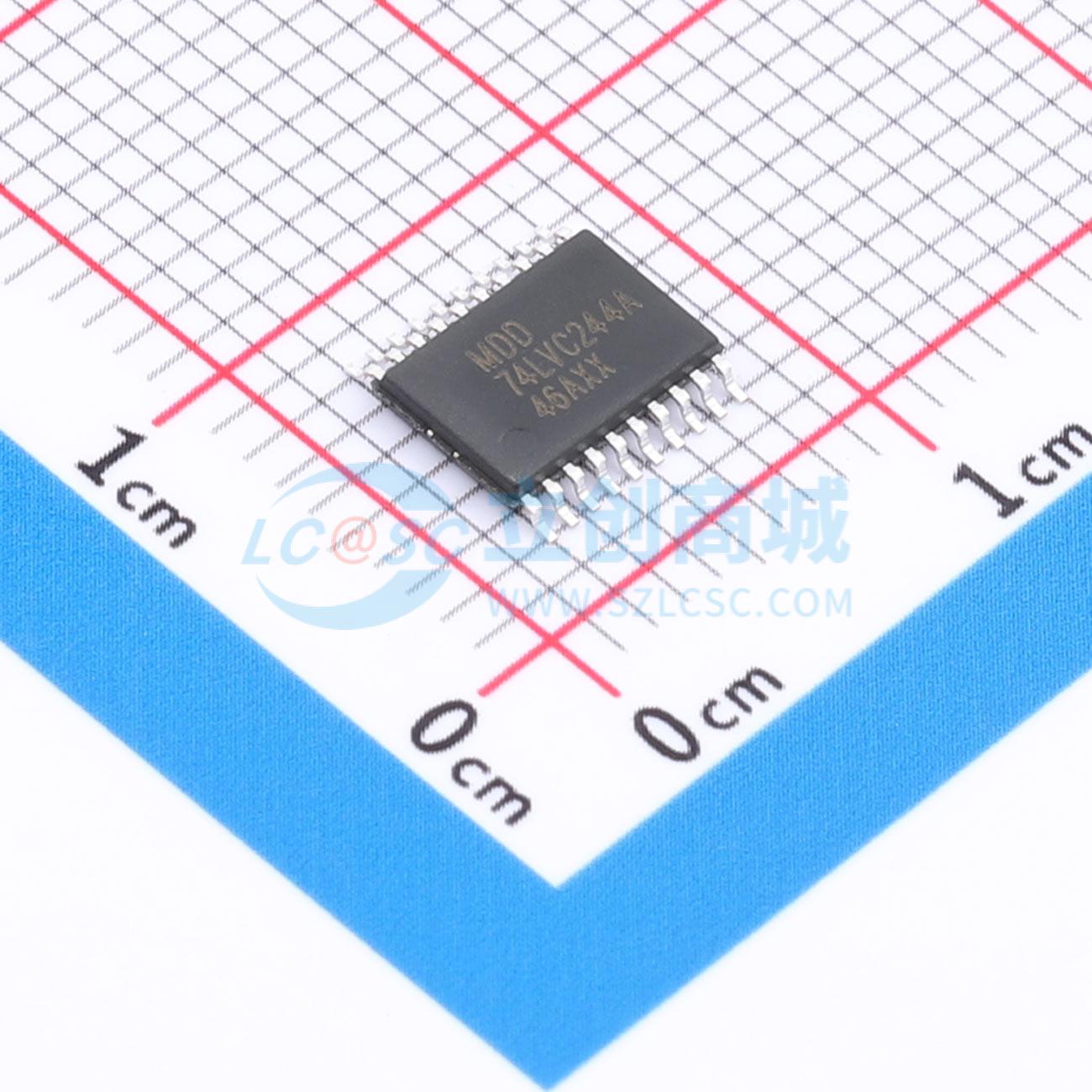

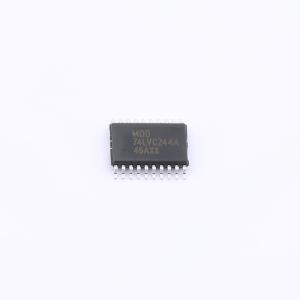

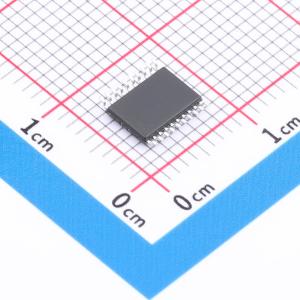

温馨提醒：图片仅供参考，商品以实物为准
74LVC244APW
八进制缓冲器/线路驱动器，带三态输出，适用于混合电压环境，具备施密特触发和部分掉电模式功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- an 8-bit transceiver with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC244APW
- 商品编号
- C53552925
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.146552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 15ns@5.5V,15pF |
商品概述
74LVC244A和74LVCH244A是具有三态输出的8位缓冲器/线路驱动器。这些器件可用作两个4位缓冲器或一个8位缓冲器。两个器件均具有两个输出使能端（1OE和2OE），每个使能端控制四个三态输出。nOE为高电平时，输出呈现高阻抗关断状态。输入可以由3.3V或5V器件驱动。此特性允许这些器件在混合3.3V和5V的环境中用作转换器。 所有输入均采用施密特触发器，使电路能够容忍较慢的输入上升和下降时间。 该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时通过器件产生可能造成损坏的回流电流。
商品特性
- 宽电源电压范围为1.2V至5.5V
- 可直接与TTL电平接口
- CMOS低功耗
- 输入过压容限达5.5V
- 所有数据输入均具备总线保持功能（仅74LVCH244A）
- IOFF电路提供部分掉电模式操作
- 闩锁性能超过250mA
- 符合JEDEC标准：
- JESD8 - 7A（1.65V至1.95V）
- JESD8 - 5A（2.3V至2.7V）
- JESD8 - C/JESD36（2.7V至3.6V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
