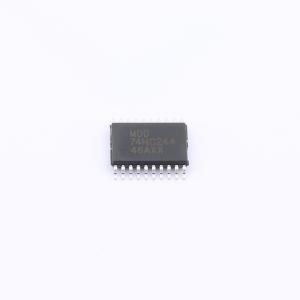

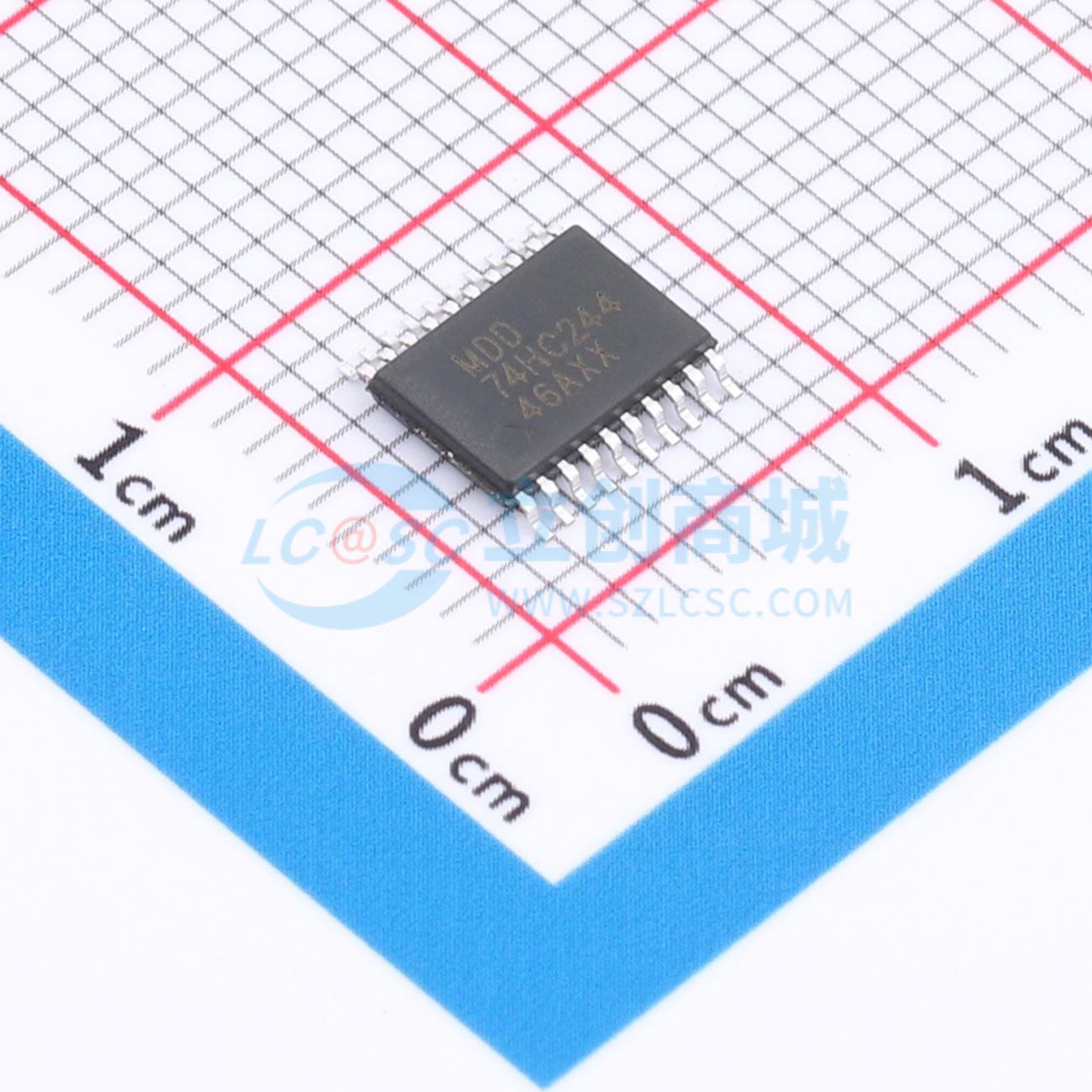

74HC244PW
8位三态缓冲器/线路驱动器，可作4位或8位缓冲器，具备高抗噪性、低功耗、多种封装选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- an 8-bit buffer/line driver with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC244PW
- 商品编号
- C53552923
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.28328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 20ns@6.0V,50pF |
商品概述
74HC244和74HCT244是具有三态输出的8位缓冲器/线路驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。该器件具有两个输出使能端（1OE和2OE），每个使能端控制四个三态输出。nOE为高电平时，输出呈高阻关断状态。输入包含钳位二极管，允许使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围2.0 V ~ 6.0 V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过250 mA
- 八进制总线接口
- 同相三态输出
- 符合JEDEC标准：
- JESD8C（2.7 V ~ 3.6 V）
- JESD7A（2.0 V ~ 6.0 V）
- 输入电平：
- 74HC244：CMOS电平
- 74HCT244：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
