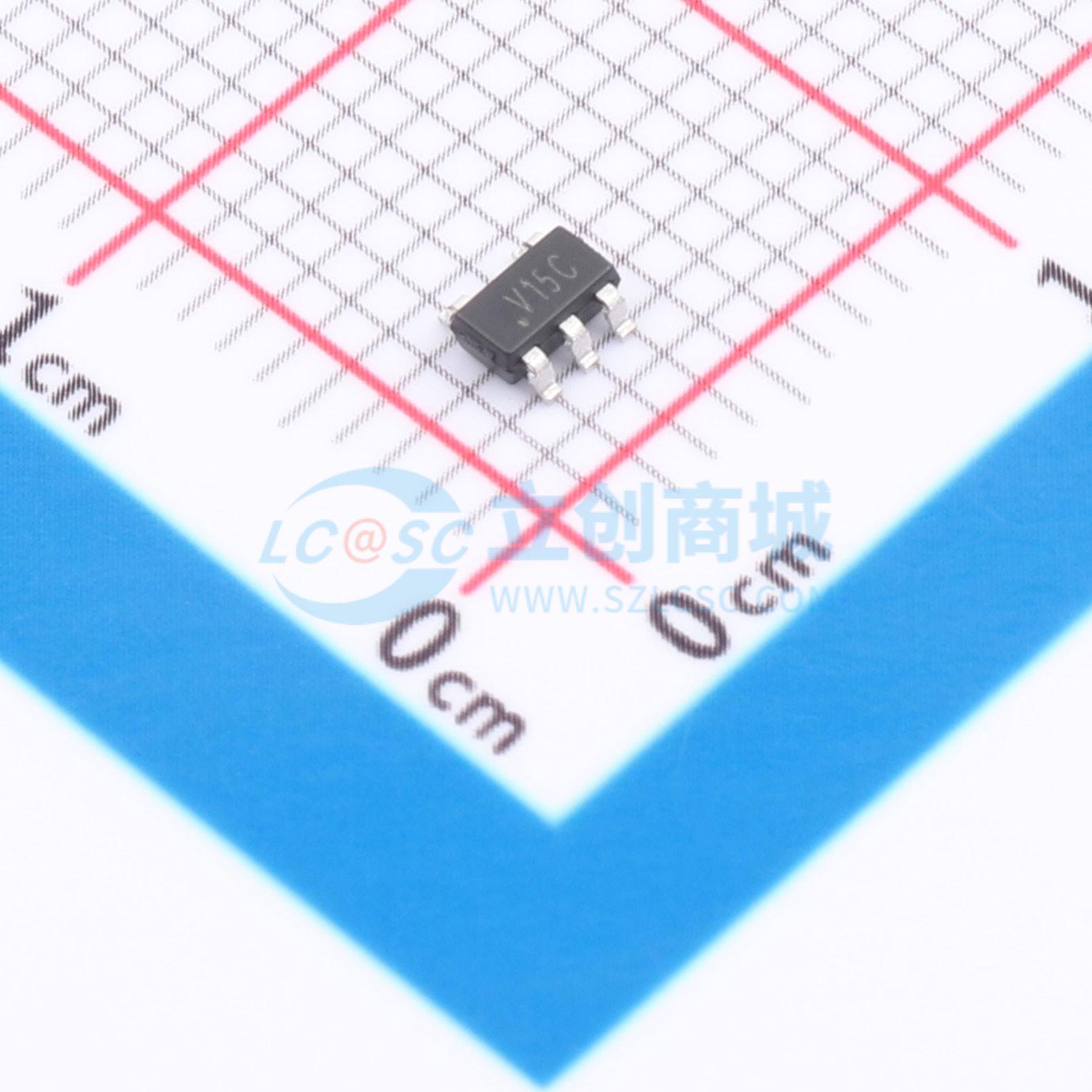

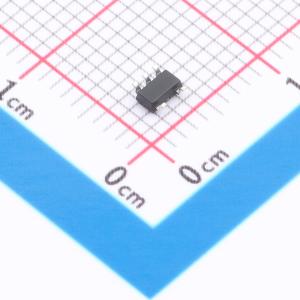

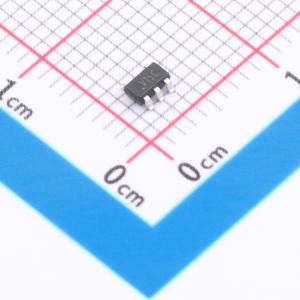

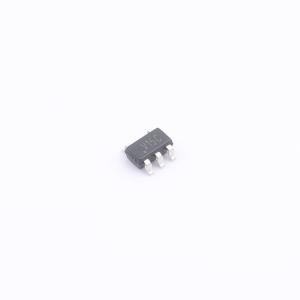

74LVC1G00GV
单2输入与非门，适用于混合电压环境，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a single 2-input NAND gate.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G00GV
- 商品编号
- C53552918
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 2.6ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G00是一款单2输入与非门。输入可以由3.3V或5V器件驱动。此特性允许这些器件在3.3V和5V混合环境中用作转换器。所有输入的施密特触发动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为1.65V至5.5V
- 输入过压容限达5.5V
- 高抗噪能力
- CMOS低功耗
- IOFF电路提供部分掉电模式操作
- ±24mA输出驱动（VCC = 3.0V）
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- 符合JEDEC标准：
- JESD8 - 7（1.65V至1.95V）
- JESD8 - 5（2.3V至2.7V）
- JESD8C（2.7V至3.6V）
- JESD36（4.5V至5.5V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3B类超过8000V
- MM JESD22 - A115C C类超过550V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
- 多种封装选项
