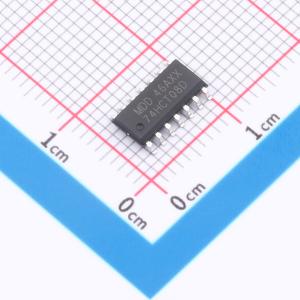

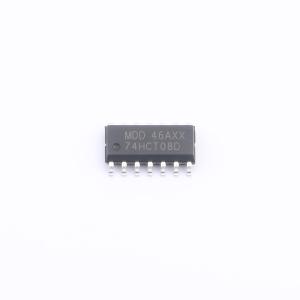

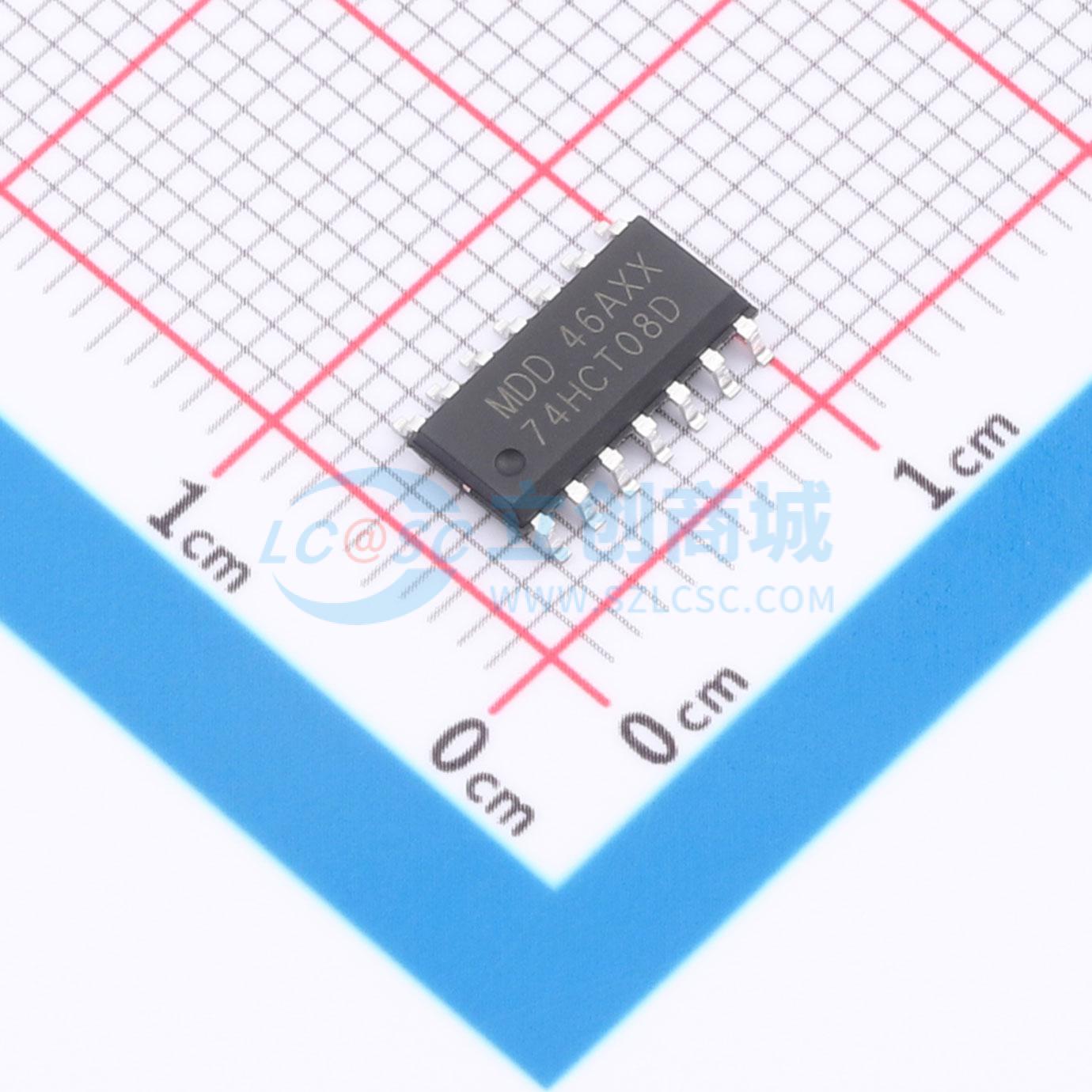

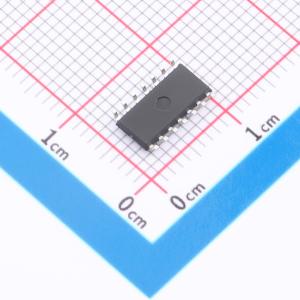

74HCT08D
四通道2输入与门，具备高抗噪性和低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- a quad 2-input AND gate.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HCT08D
- 商品编号
- C53552916
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.34988克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.84V | |
| 输出低电平(VOL) | 330mV；100mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 16ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
74HC08和74HCT08是四2输入与门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围为2.0 V至6.0 V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过250 mA
- 符合JEDEC标准：
- JESD8C（2.7 V至3.6 V）
- JESD7A（2.0 V至6.0 V）
- 输入电平：
- 74HC08：CMOS电平
- 74HCT08：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 2类超过3500 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
