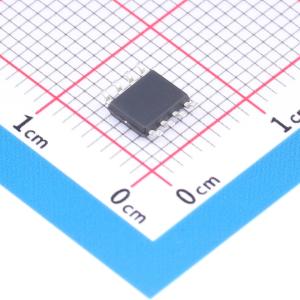

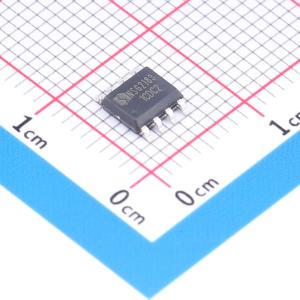

温馨提醒：图片仅供参考，商品以实物为准
NSG2183
自举工作的浮动通道高压高速功率MOSFET/IGBT高低侧驱动芯片，集成保护电路，大电流脉冲输出，兼容低电平逻辑输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG2183
- 商品编号
- C53436451
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.273333克(g)
商品参数
参数完善中
商品概述
NSG2183 是高压、高速功率 MOSFET/IGBT 高低侧驱动系列芯片，具有两个非独立传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路和防直通锁定电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平，输出电流能力最大可达 4A，其浮地通道最高工作电压可达 700V。可用于驱动 N 沟道高压功率 MOSFET/IGBT 等器件。
商品特性
- 自举工作的浮动通道
- 最高工作电压为 700V
- 兼容 3.3V、5V 和 15V 输入逻辑
- dV/dt 耐受能力可达±50V/nsec
- Vs 负压耐受能力达 -9V
- 栅极驱动电压：10V 到 20V
- 高、低侧欠压锁定电路
- 欠压锁定正向阈值 8.9V
- 欠压锁定负向阈值 8.2V
- 防直通死区逻辑
- 内置 400ns 死区时间
- 芯片开通/关断传输延时
- Ton/Toff = 130ns/130ns
- 高低侧延时匹配
- 驱动电流能力：拉电流/灌电流 = 4.0A/4.0A
- 符合 RoHS 标准
- SOP8 (S)
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动程序
