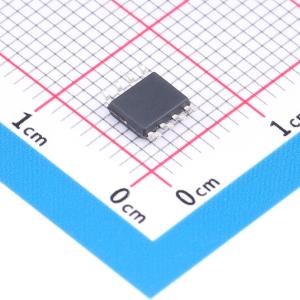

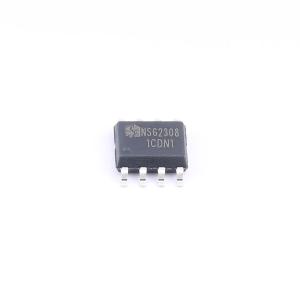

温馨提醒：图片仅供参考，商品以实物为准
NSG2308
高压高速功率MOSFET高低侧驱动芯片，具有独立高低侧参考输出通道，兼容低电平逻辑，采用高低压兼容工艺，集成欠压锁定电路，具备防直通保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG2308
- 商品编号
- C53436449
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.247543克(g)
商品参数
参数完善中
商品概述
NSG2308是一款高压、高速功率MOSFET高低侧驱动芯片，具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺，使高、低侧栅驱动电路可单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。采用SOP8封装，可在-40℃~125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为+700V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- Vs负偏压能力达-9V
- 集成VCC/VB欠压锁定电路，欠压锁定正向阈值8.9V，欠压锁定负向阈值8.2V
- 芯片传输延时特性，开通/关断传输延时Ton/Toff = 130ns/130ns，延迟匹配时间50ns
- 防止直通保护，死区时间540ns
- 宽温度范围-40℃~125℃
- 输出级拉电流/灌电流能力300mA/600mA
- 符合RoSH标准SOP8 (S)
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 逆变器驱动
