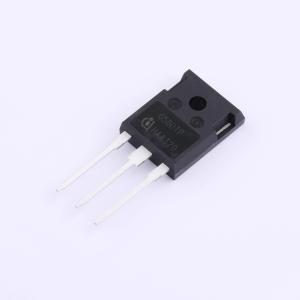

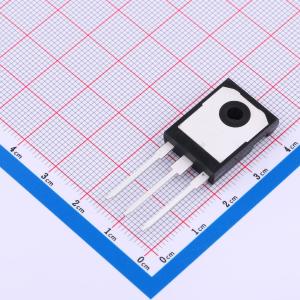

温馨提醒：图片仅供参考，商品以实物为准
IGW50N60TP
600V TRENCHSTOP高性能系列IGBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：非常低的VCEsat。 低关断损耗。 短尾电流。 低EMI。 最高结温175℃。 根据JEDEC标准针对目标应用进行了认证。应用：驱动器。 太阳能逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW50N60TP
- 商品编号
- C536106
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.362083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 319.2W | |
| 输出电容(Coes) | 83pF | |
| 集射极饱和电压(VCE(sat)) | 1.8V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.8mA | |
| 栅极电荷量(Qg) | 249nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.95nF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 215ns | |
| 导通损耗(Eon) | 1.53mJ | |
| 关断损耗(Eoff) | 850uJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 67pF |
