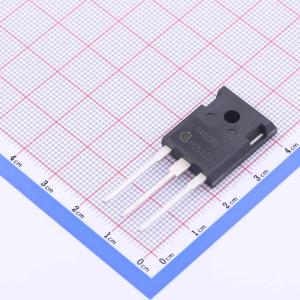

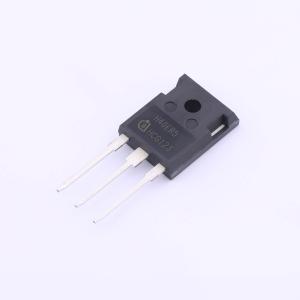

IHW40N65R5
650V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：强大的单片反向导通二极管，正向电压低。 TRENCHSTOP™技术提供: 非常紧密的参数分布。 高耐用性和稳定的温度特性。 极低的VCEsat和低Eoff。 由于VCEsat的正温度系数，易于并联开关。 低电磁干扰。应用：感应烹饪。 逆变微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW40N65R5
- 商品编号
- C536131
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 230W | |
| 输出电容(Coes) | 44pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 1.7V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.4mA | |
| 栅极电荷量(Qg) | 193nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.74nF | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 260ns | |
| 导通损耗(Eon) | 1.1mJ | |
| 关断损耗(Eoff) | 370uJ | |
| 反向恢复时间(Trr) | 115ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 19pF |
