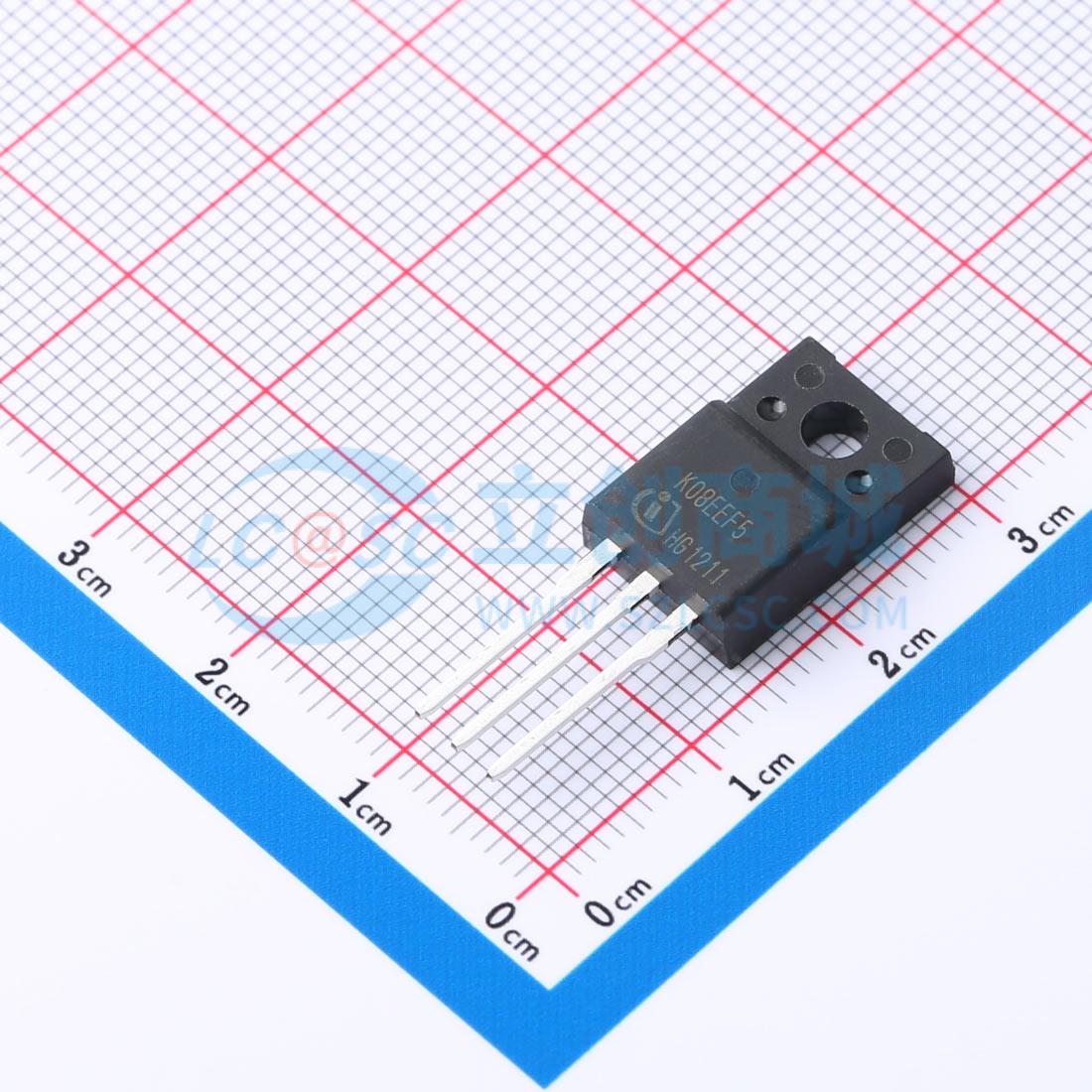

温馨提醒：图片仅供参考，商品以实物为准
IKA08N65F5
650V 10.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速F5技术，在硬开关和谐振拓扑中提供一流的效率。 650V击穿电压。 低栅极电荷Q_G。 IGBT与RAPID 1快速软反并联二极管共封装。 最高结温175℃。 根据JEDEC标准针对目标应用进行了认证。应用：太阳能转换器。 不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKA08N65F5
- 商品编号
- C536135
- 商品封装
- TO-220FP-3
- 包装方式
- 管装
- 商品毛重
- 3.2202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 10.8A | |
| 耗散功率(Pd) | 31.2W | |
| 输出电容(Coes) | 16pF | |
| 正向脉冲电流(Ifm) | 24A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@8A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.08mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 500pF | |
| 开启延迟时间(Td(on)) | 9ns | |
| 关断延迟时间(Td(off)) | 116ns | |
| 导通损耗(Eon) | 70uJ | |
| 关断损耗(Eoff) | 20uJ | |
| 反向恢复时间(Trr) | 41ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 3pF |
