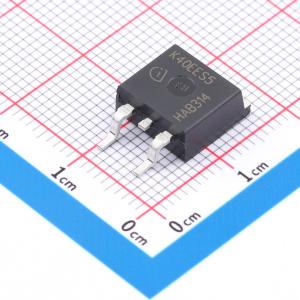

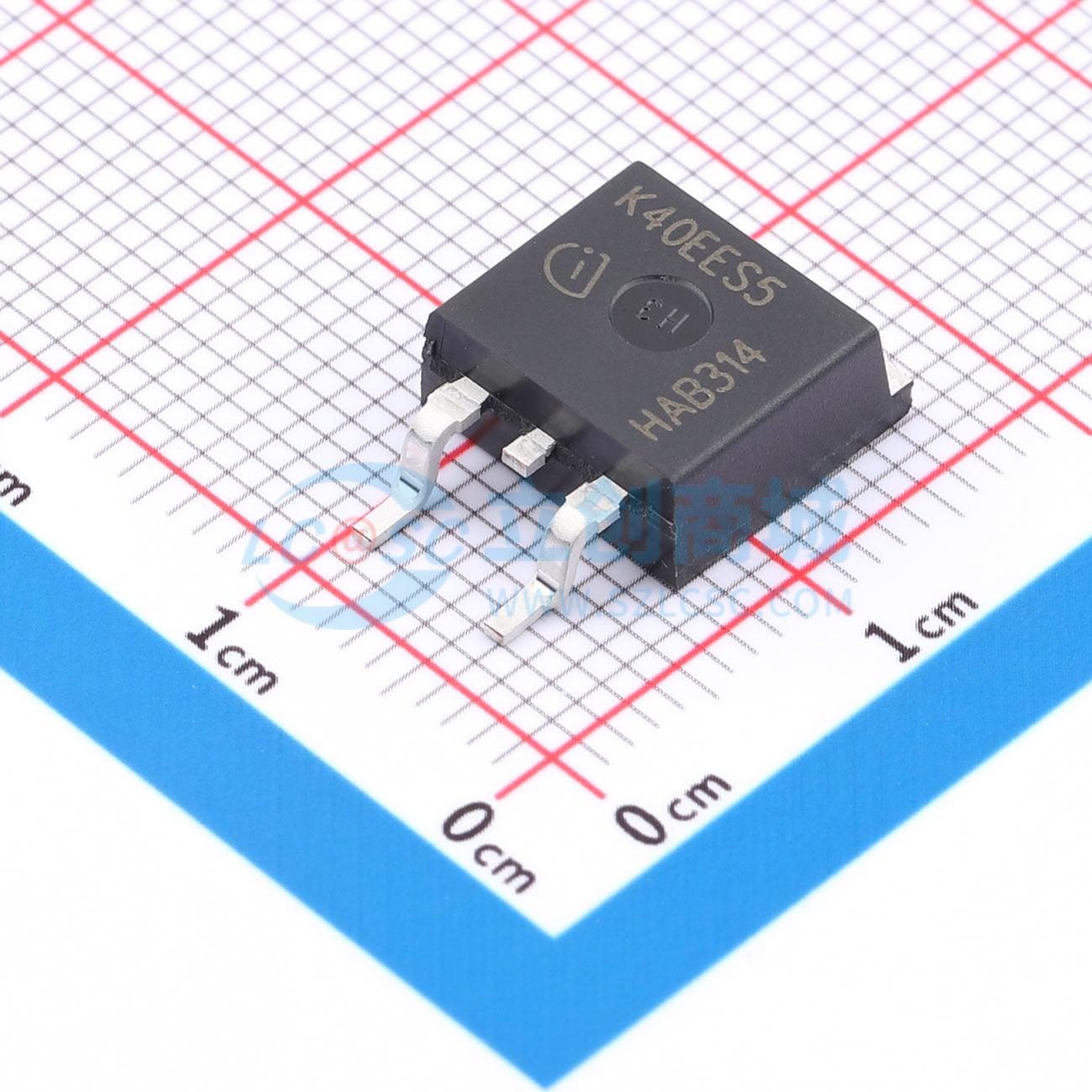

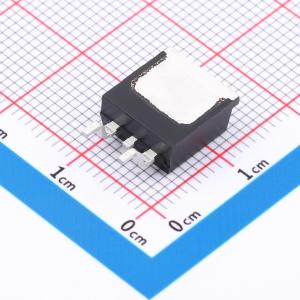

温馨提醒：图片仅供参考，商品以实物为准
IKB40N65ES5
650V 50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速S5技术。 用于硬开关和软开关的高速平滑开关器件。 极低的集电极-发射极饱和电压（VCEsat）：在标称电流下为1.35V。 650V击穿电压。 低栅极电荷（Qg）。 IGBT与全额定电流的RAPID 1快速反并联二极管共封装。应用：能源发电。 太阳能串式逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKB40N65ES5
- 商品编号
- C536153
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 230W | |
| 输出电容(Coes) | 71pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 1.7V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.4mA | |
| 栅极电荷量(Qg) | 95nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.5nF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 860uJ | |
| 关断损耗(Eoff) | 400uJ | |
| 反向恢复时间(Trr) | 73ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 9pF |
