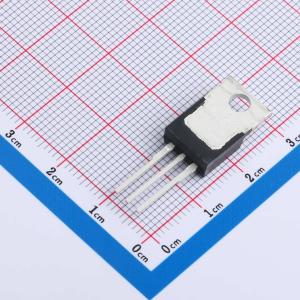

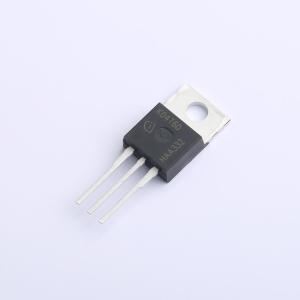

IKP04N60T
600V 8A
SMT扩展库PCB免费打样
- 描述
- 低损耗DuoPack封装：采用TrenchStop和Fieldstop技术的IGBT，搭配软恢复、快速恢复的反并联EmCon HE二极管。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKP04N60T
- 商品编号
- C536186
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.680392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 8A | |
| 耗散功率(Pd) | 42W | |
| 输出电容(Coes) | 20pF | |
| 正向脉冲电流(Ifm) | 12A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@4A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@60uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27nC@15V | |
| 开启延迟时间(Td(on)) | 14ns | |
| 关断延迟时间(Td(off)) | 164ns | |
| 导通损耗(Eon) | 61uJ | |
| 关断损耗(Eoff) | 84uJ | |
| 反向恢复时间(Trr) | 28ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 7.5pF |
