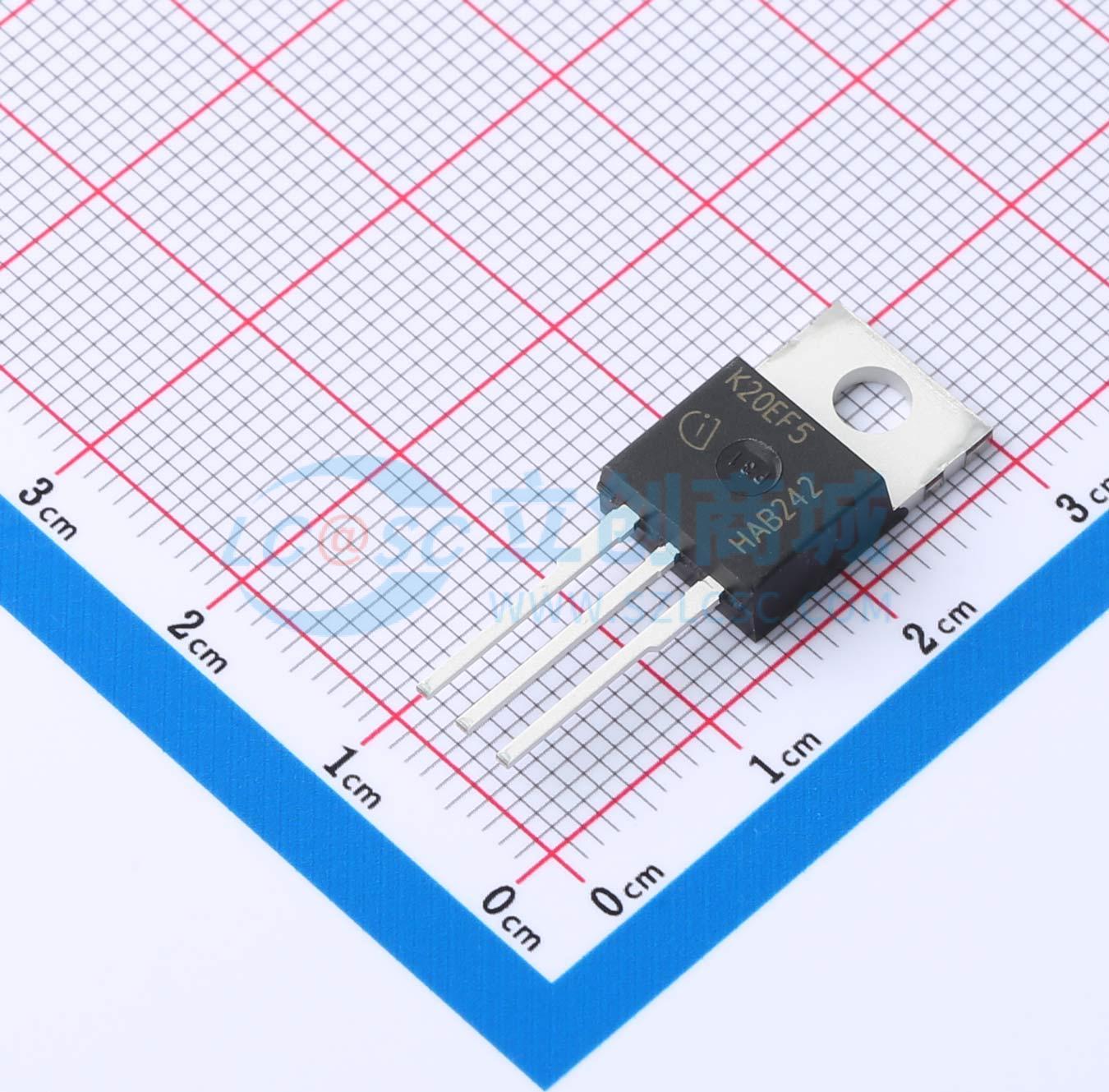

温馨提醒：图片仅供参考，商品以实物为准
IKP20N65F5
650V 42A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用TRENCHSTOPTM 5技术的高速5 FAST IGBT，与RAPID 1快速软恢复反并联二极管共封装。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKP20N65F5
- 商品编号
- C536194
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 3.0078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 42A | |
| 耗散功率(Pd) | 125W | |
| 输出电容(Coes) | 30pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.2mA | |
| 栅极电荷量(Qg) | 48nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.2nF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 165ns | |
| 导通损耗(Eon) | 160uJ | |
| 关断损耗(Eoff) | 60uJ | |
| 反向恢复时间(Trr) | 53ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 5pF |
