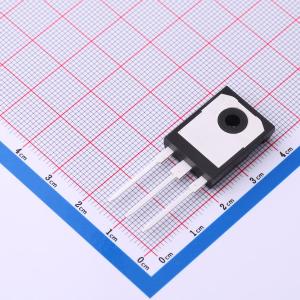

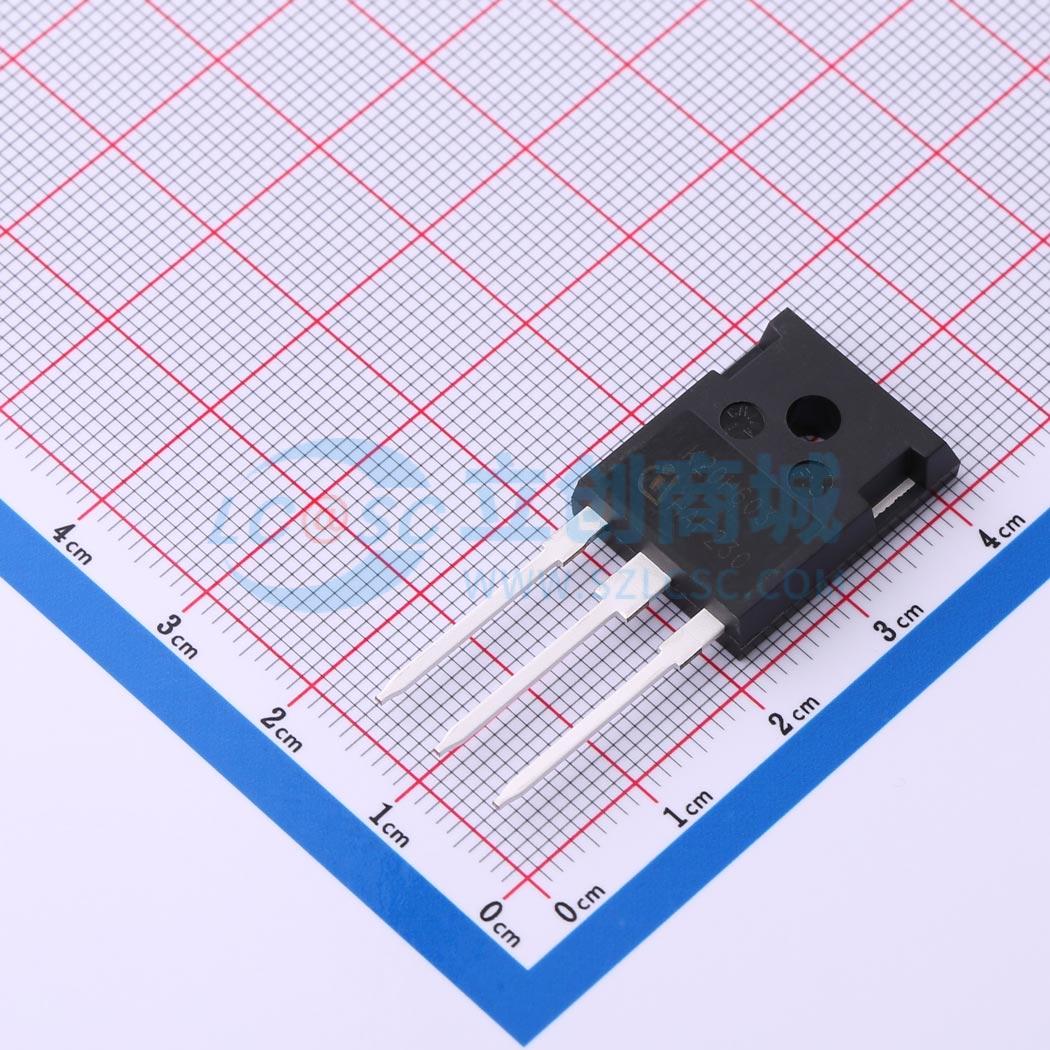

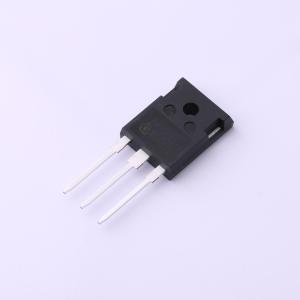

IKW20N60H3
600V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速DuoPack：采用沟槽和场截止技术的IGBT，具有软恢复、快速恢复的反并联二极管
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW20N60H3
- 商品编号
- C536210
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 170W | |
| 输出电容(Coes) | 70pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.29mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 120nC@15V | |
| 输入电容(Cies) | 1.1nF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 194ns | |
| 导通损耗(Eon) | 560uJ | |
| 关断损耗(Eoff) | 240uJ | |
| 反向恢复时间(Trr) | 112ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 32pF |
