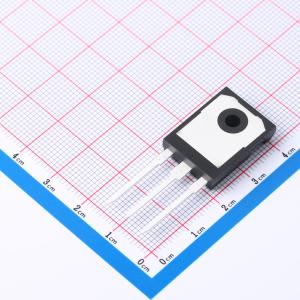

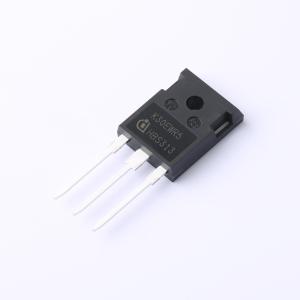

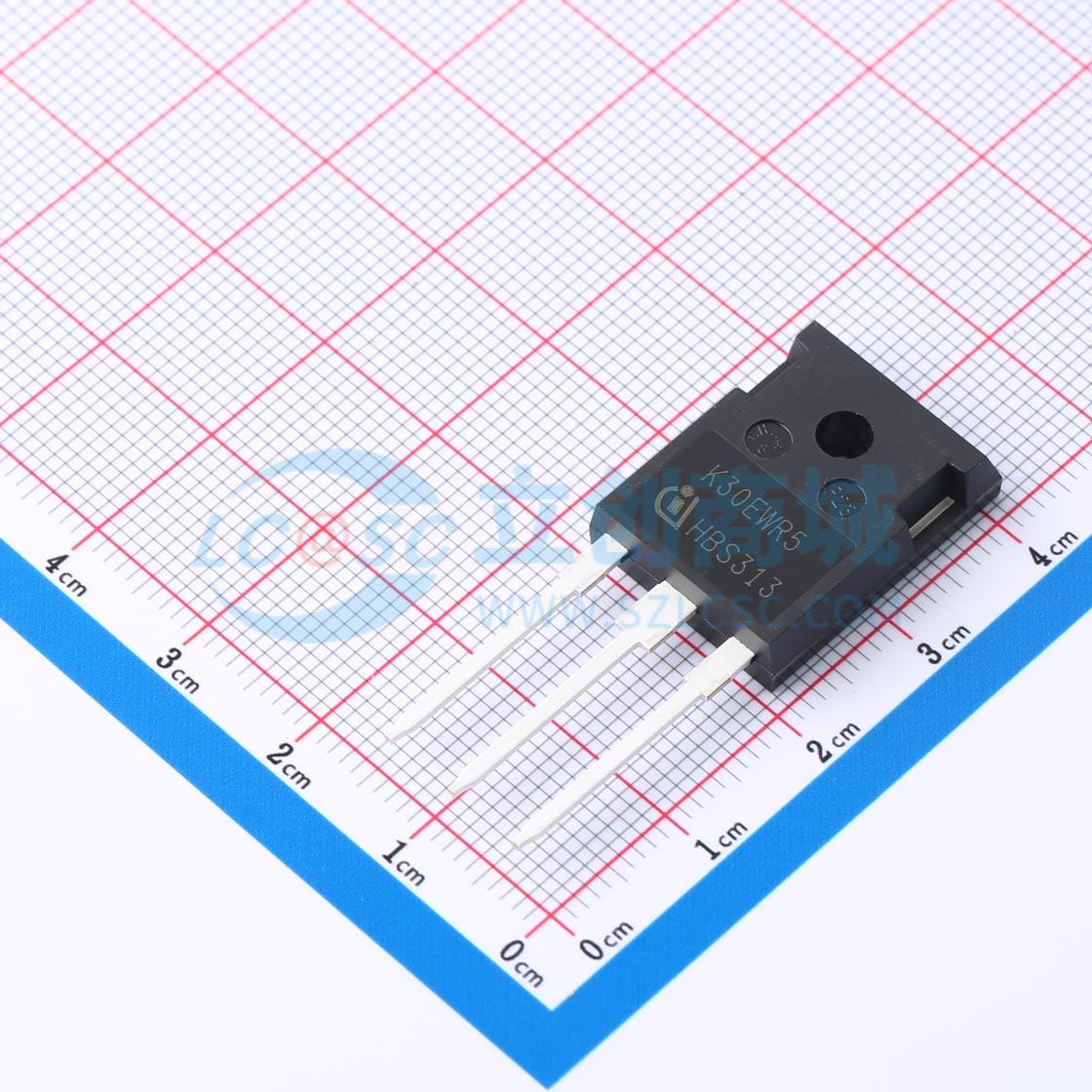

温馨提醒：图片仅供参考，商品以实物为准
IKW30N65WR5
650V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：强大的单片二极管，针对零电流开关 (ZCS) 应用进行了优化。 TRENCHSTOP™ 5 技术应用提供: -高耐用性，温度稳定性能。 -极低的集电极-发射极饱和电压 (VCEsat) 和低最大值 (Emax)。 -由于 VCEsat 具有正温度系数，易于并联开关。 低电磁干扰 (EMI)。 电气参数对温度的依赖性低。应用：焊接。 功率因数校正 (PFC)
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW30N65WR5
- 商品编号
- C536215
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.403333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 185W | |
| 输出电容(Coes) | 35pF | |
| 正向脉冲电流(Ifm) | 45A | |
| 集射极饱和电压(VCE(sat)) | 1.8V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.7nF | |
| 开启延迟时间(Td(on)) | 39ns | |
| 关断延迟时间(Td(off)) | 367ns | |
| 导通损耗(Eon) | 990uJ | |
| 关断损耗(Eoff) | 330uJ | |
| 反向恢复时间(Trr) | 95ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 16pF |
