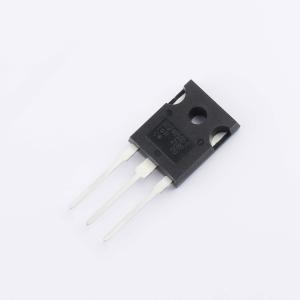

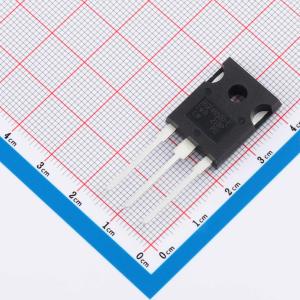

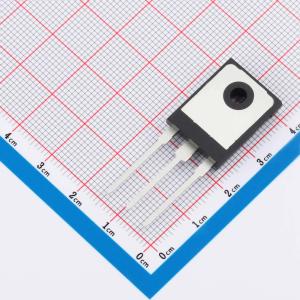

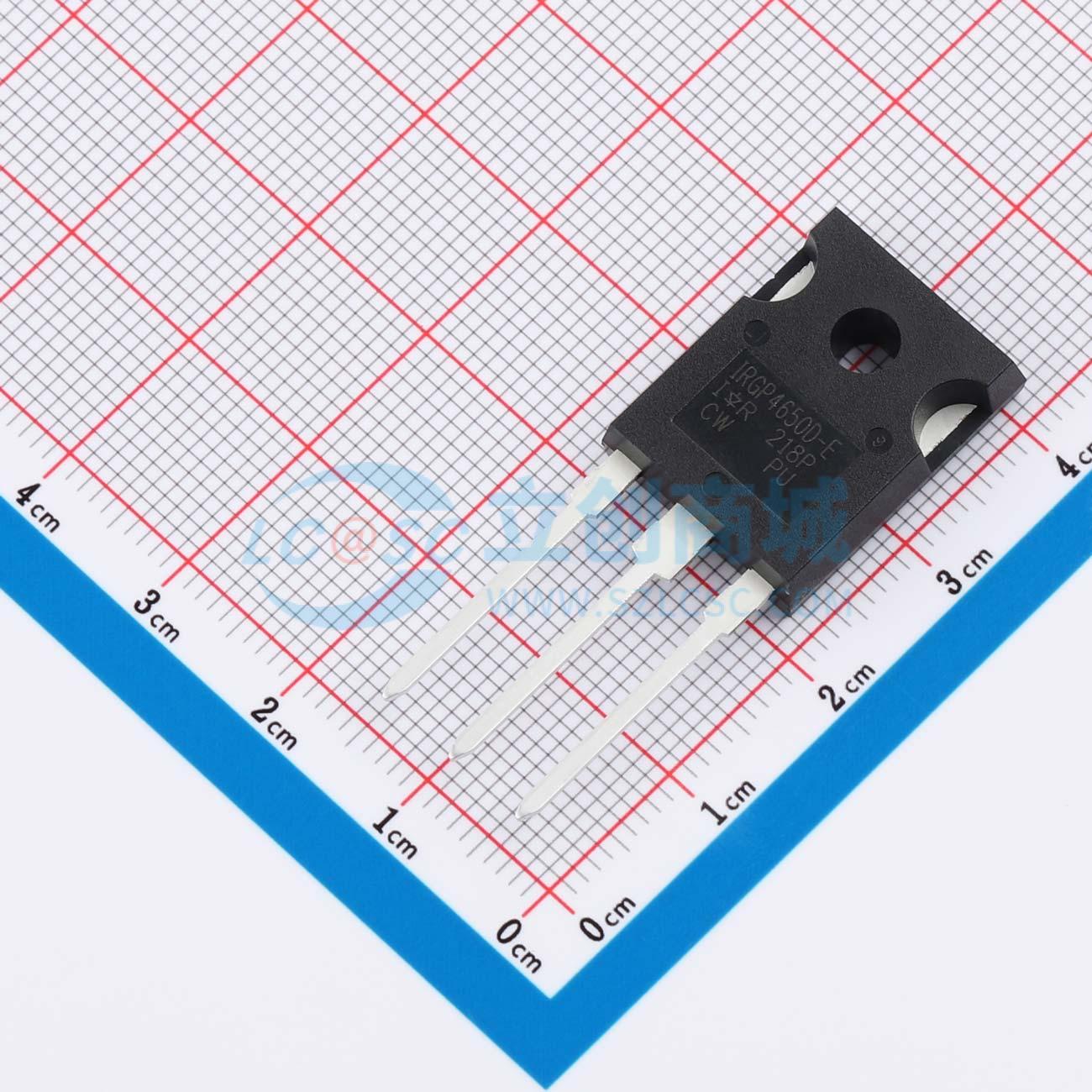

IRGP4650D-EPBF
绝缘栅双极晶体管，带超快软恢复二极管，适用于工业电机驱动、逆变器、UPS和焊接应用，具有高效率、低损耗、高可靠性等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGP4650D-EPBF
- 商品编号
- C538100
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 12.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 268W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 76A | |
| 集电极脉冲电流(Icm) | 105A | |
| 集电极截止电流(Ices) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | 6.5V | |
| 栅极电荷量(Qg) | 104nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.113nF | |
| 输出电容(Coes) | 197pF | |
| 反向传输电容(Cres) | 65pF | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 105ns | |
| 导通损耗(Eon) | 390uJ | |
| 关断损耗(Eoff) | 632uJ | |
| 反向恢复时间(Trr) | 120ns | |
| 工作温度 | -55℃~+175℃ |
