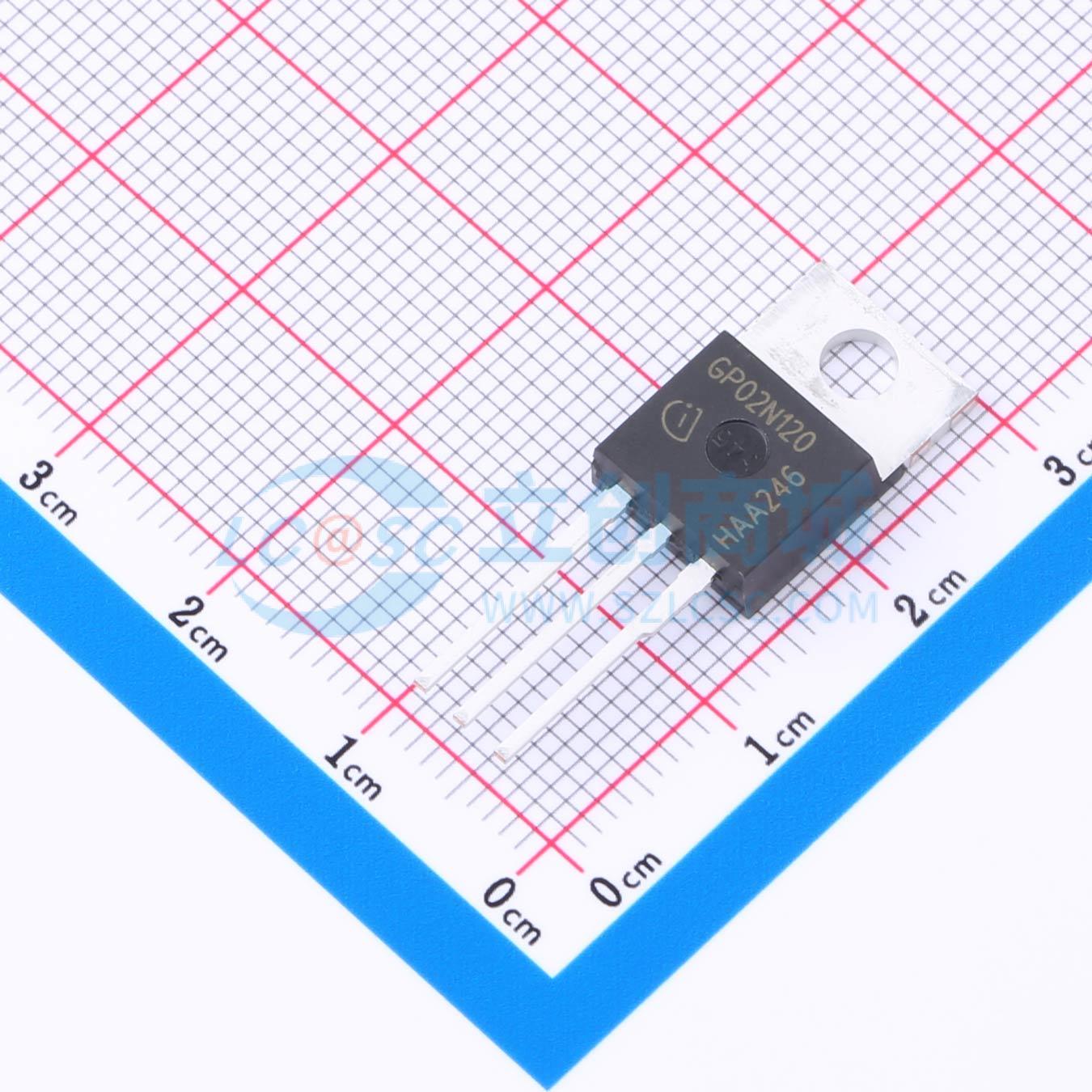

温馨提醒：图片仅供参考，商品以实物为准
SGP02N120
SGP02N120
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- SGP02N120
- 商品编号
- C539057
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 62W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 2A | |
| 集电极脉冲电流(Icm) | 9.6A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.1V；3.7V | |
| 栅极阈值电压(Vge(th)) | 4V | |
| 栅极电荷量(Qg) | 11nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 205pF | |
| 输出电容(Coes) | 20pF | |
| 反向传输电容(Cres) | 12pF | |
| 开启延迟时间(Td(on)) | 26ns；23ns | |
| 关断延迟时间(Td(off)) | 290ns；260ns | |
| 导通损耗(Eon) | 160uJ；270uJ | |
| 关断损耗(Eoff) | 110uJ；60uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用非穿通型技术的快速绝缘栅双极型晶体管，其关断能量损耗相比上一代产品降低40%，短路耐受时间为10微秒。该技术提供了紧密的参数分布、高鲁棒性、温度稳定性以及并联开关能力。产品符合JEDEC标准，采用无铅引线镀层并满足RoHS要求。
应用领域
- 电机控制
- 逆变器
- 开关电源
