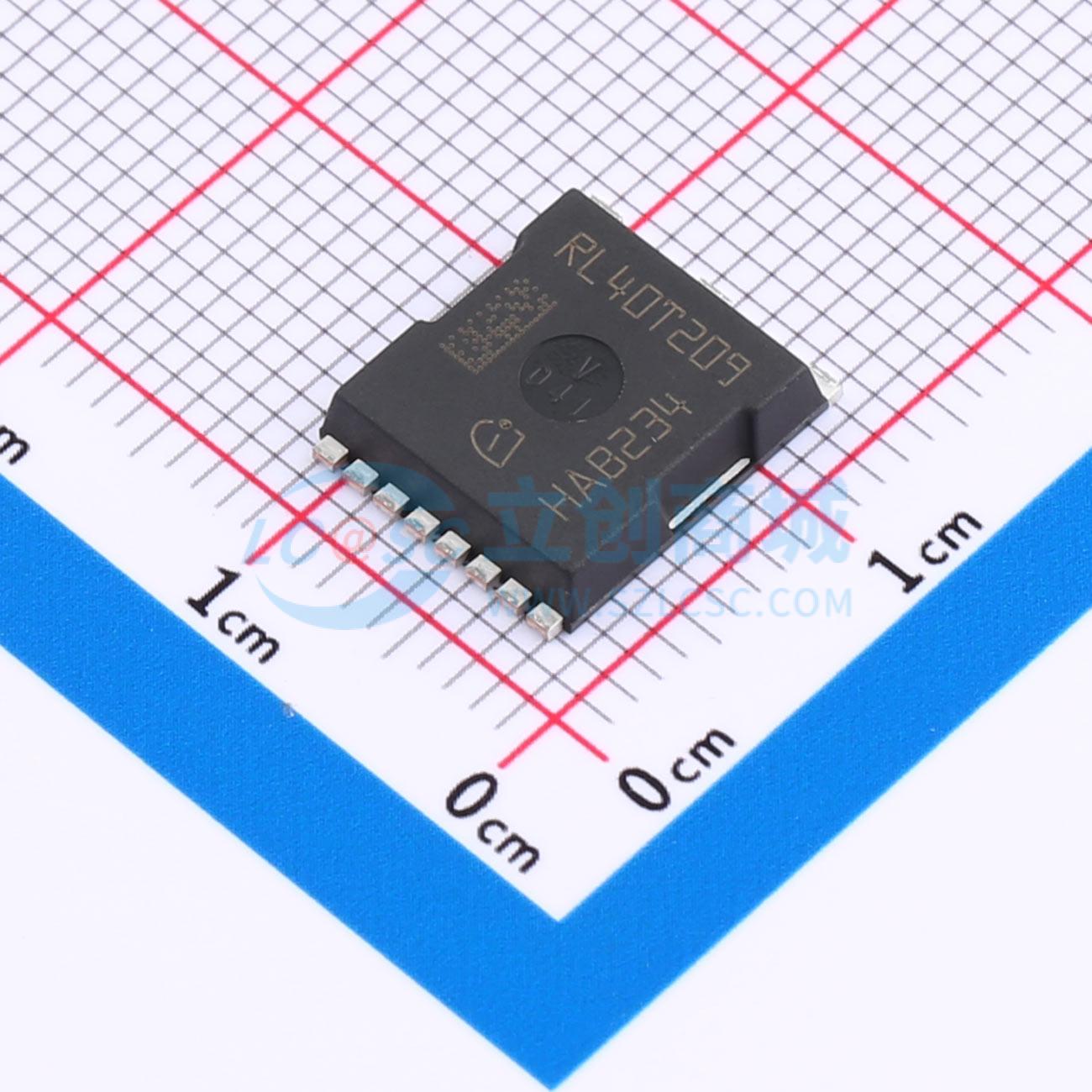

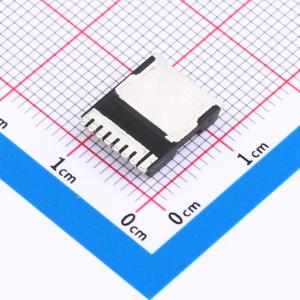

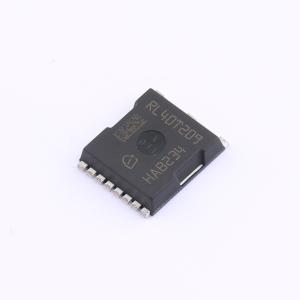

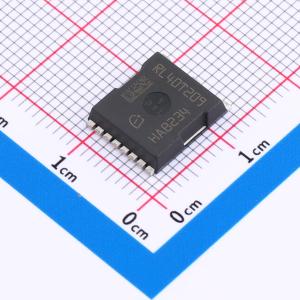

IRL40T209
1个N沟道 耐压:40V 电流:586A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：改进的栅极和雪崩坚固性。 完全表征的电容和雪崩安全工作区。 改进的 ID 额定值。 无铅；符合 RoHS 标准；无卤素。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRL40T209
- 商品编号
- C538128
- 商品封装
- HSOF-8
- 包装方式
- 编带
- 商品毛重
- 1.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 586A | |
| 导通电阻(RDS(on)) | 1.1mΩ@4.5V | |
| 耗散功率(Pd) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V@250uA | |
| 栅极电荷量(Qg) | 269nC@4.5V | |
| 输入电容(Ciss) | 16nF | |
| 反向传输电容(Crss) | 1.6nF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 2.2nF |
商品特性
- 改善了栅极和雪崩坚固性
- 全面表征了电容和雪崩安全工作区
- 提高了 ID 额定值
- 无铅；符合 RoHS 标准；无卤素
应用领域
- 有刷电机驱动应用-无刷直流电机驱动应用-电池供电电路-半桥和全桥拓扑-同步整流器应用-谐振模式电源-或门和冗余电源开关-直流/直流和交流/直流转换器-直流/交流逆变器
