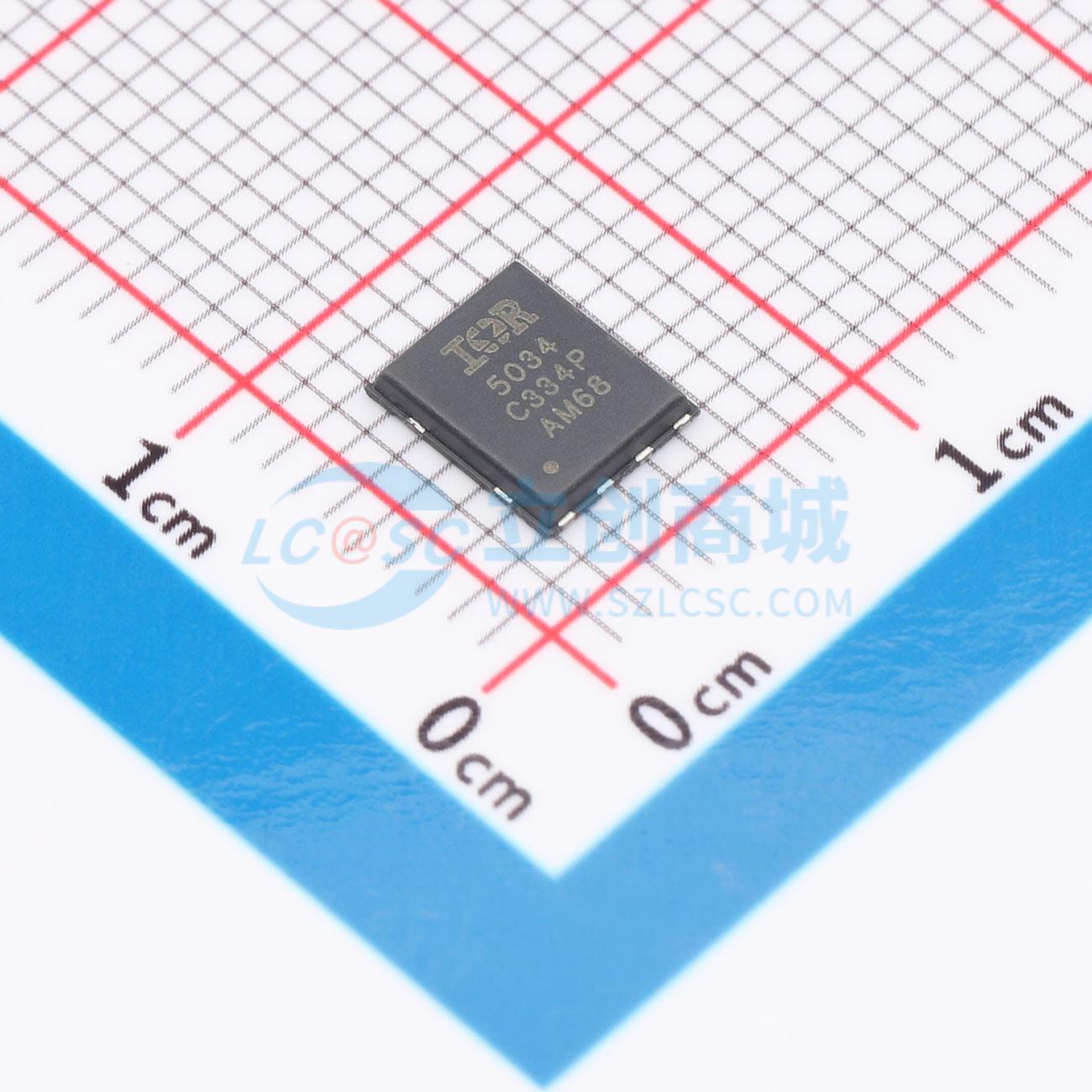

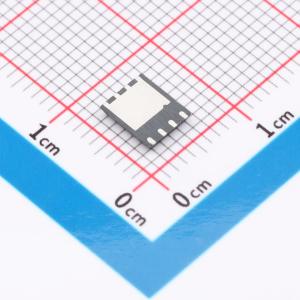

温馨提醒：图片仅供参考，商品以实物为准
IRLH5034TRPBF
1个N沟道 耐压:40V 电流:29A 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻（在Vgs = 4.5V时≤3.2mΩ）。 对印刷电路板的低热阻（≤0.8℃/W）。 100%进行Rg测试。 低外形（≤0.9mm）。 行业标准引脚。 与现有表面贴装技术兼容。应用：次级侧同步整流。 直流电机逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRLH5034TRPBF
- 商品编号
- C538147
- 商品封装
- PQFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.194562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 29A；100A | |
| 导通电阻(RDS(on)) | 2mΩ@10V,50A | |
| 耗散功率(Pd) | 3.6W；156W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 82nC@10V | |
| 输入电容(Ciss) | 4.73nF@25V | |
| 反向传输电容(Crss) | 260pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
应用领域
- 次级侧同步整流-直流电机逆变器-直流-直流模块电源应用-升压转换器
