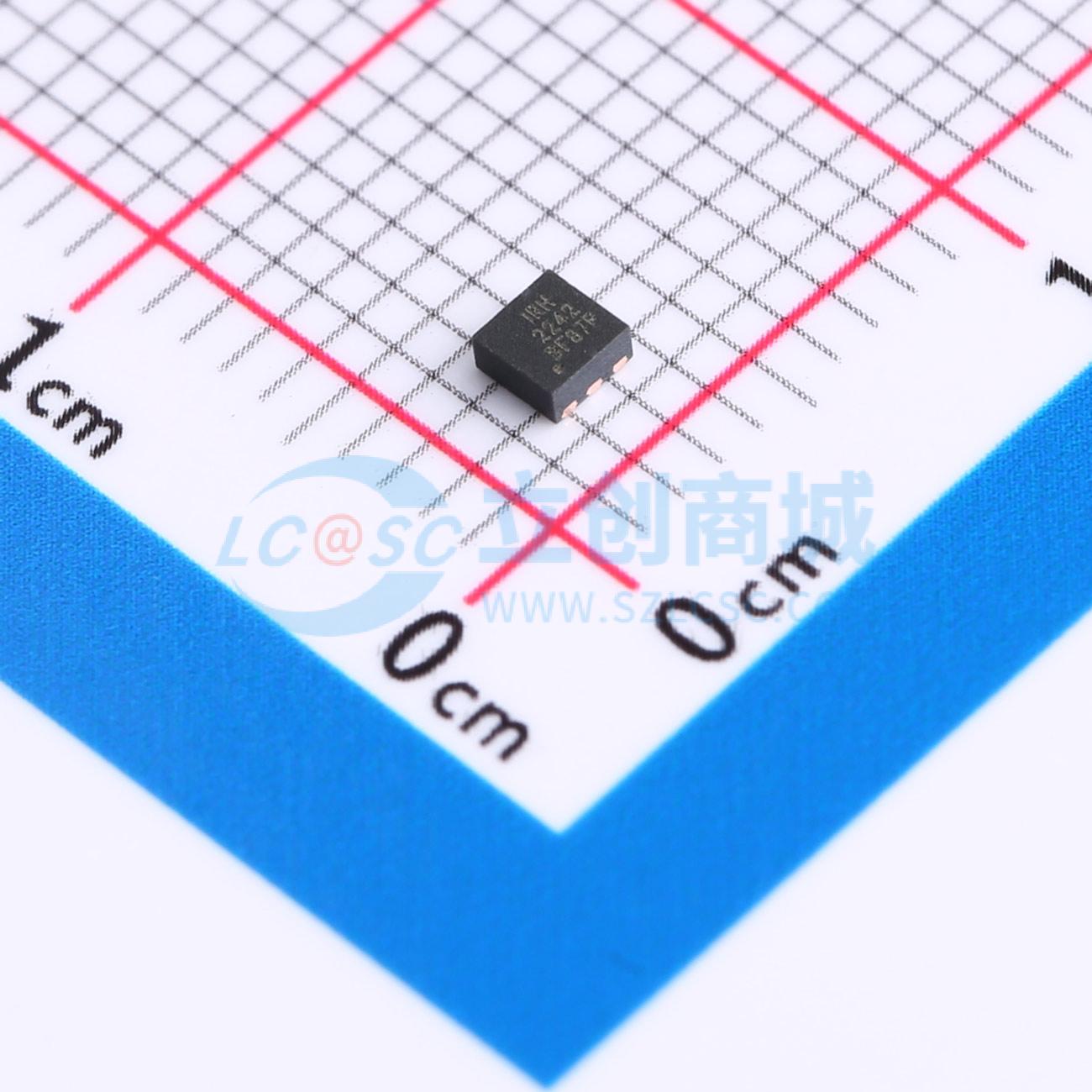

温馨提醒：图片仅供参考，商品以实物为准
IRLHS2242TRPBF
1个P沟道 耐压:20V 电流:8.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低热阻至PCB（≤13℃/W）。 低外形（≤1.0mm）。 行业标准引脚排列。 与现有表面贴装技术兼容。 符合RoHS标准，无铅、无溴、无卤素。 MSL1，工业级认证。应用：电池应用的充放电开关。 系统/负载开关
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRLHS2242TRPBF
- 商品编号
- C538150
- 商品封装
- PQFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 31mΩ@4.5V,8.5A | |
| 耗散功率(Pd) | 2.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 9.6nC@10V | |
| 输入电容(Ciss) | 877pF | |
| 反向传输电容(Crss) | 182pF | |
| 工作温度 | -55℃~+150℃ |
应用领域
- 电池应用的充放电开关-系统/负载开关
