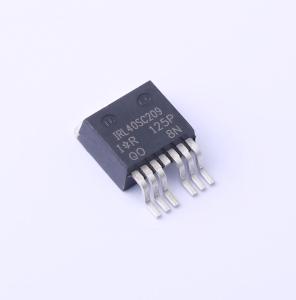

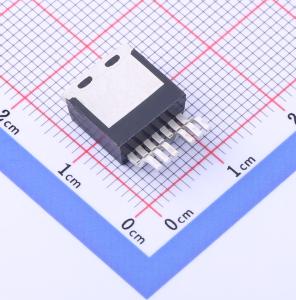

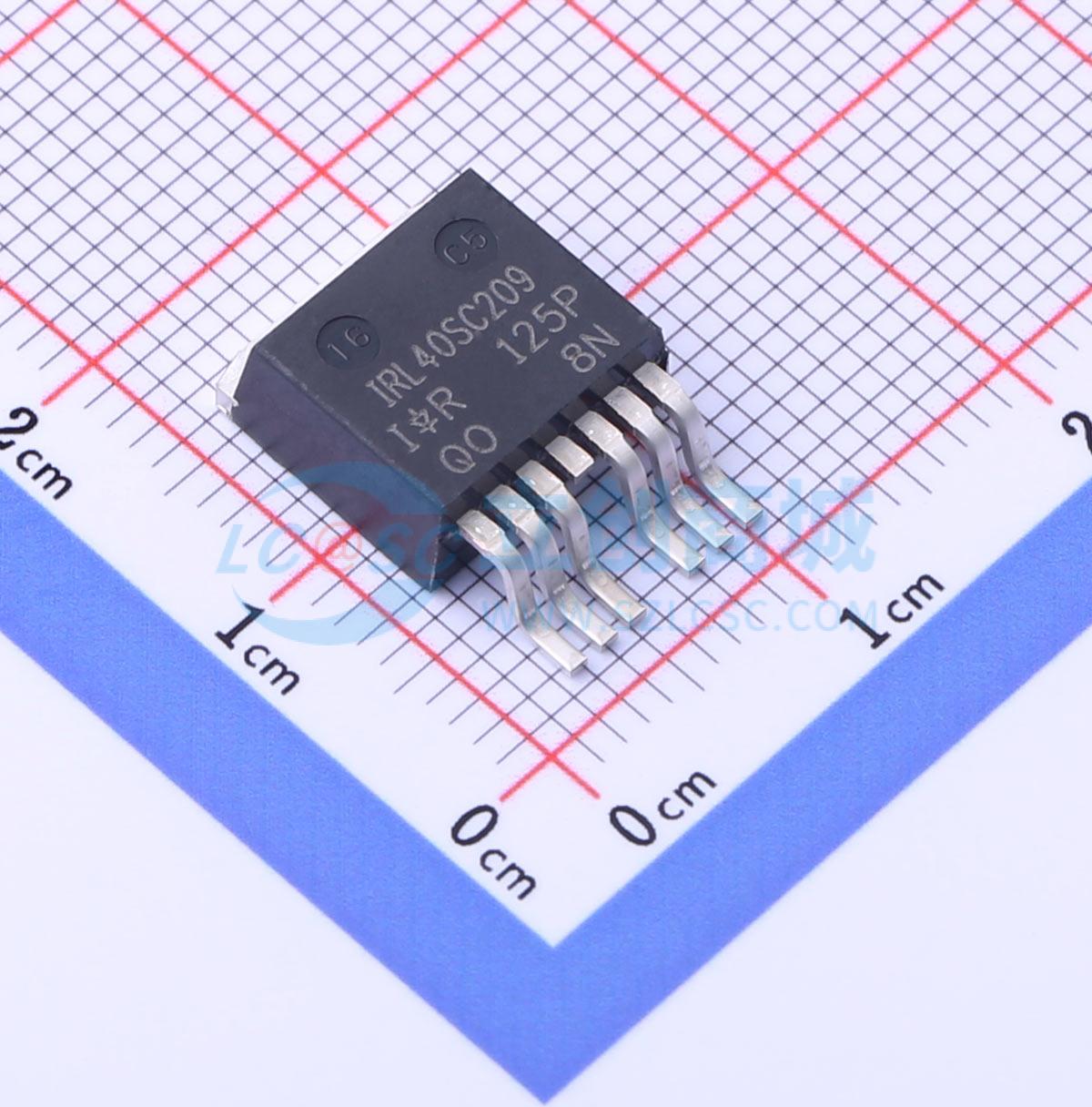

IRL40SC209
1个N沟道 耐压:40V 电流:478A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：针对逻辑电平驱动进行优化。 改善了栅极、雪崩和动态 dV/dt 鲁棒性。 具备完全表征的电容和雪崩 SOA。 增强了体二极管 dV/dt 和 dI/dt 能力。 无铅。 符合 RoHS 标准，无卤素。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRL40SC209
- 商品编号
- C538126
- 商品封装
- D2PAK-7
- 包装方式
- 编带
- 商品毛重
- 2.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 478A | |
| 导通电阻(RDS(on)) | 0.8mΩ@10V,100A | |
| 耗散功率(Pd) | 375W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 267nC@10V | |
| 输入电容(Ciss) | 15.27nF | |
| 反向传输电容(Crss) | 1.37nF@25V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 针对逻辑电平驱动进行优化
- 改善了栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征了电容和雪崩安全工作区 (SOA)
- 增强了体二极管的 dV/dt 和 dI/dt 能力
- 无铅
- 符合 RoHS 标准，无卤
应用领域
- 有刷电机驱动应用
- 无刷直流 (BLDC) 电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑
- 同步整流器应用
- 谐振模式电源
- 或门和冗余电源开关
- DC/DC 和 AC/DC 转换器
- DC/AC 逆变器
