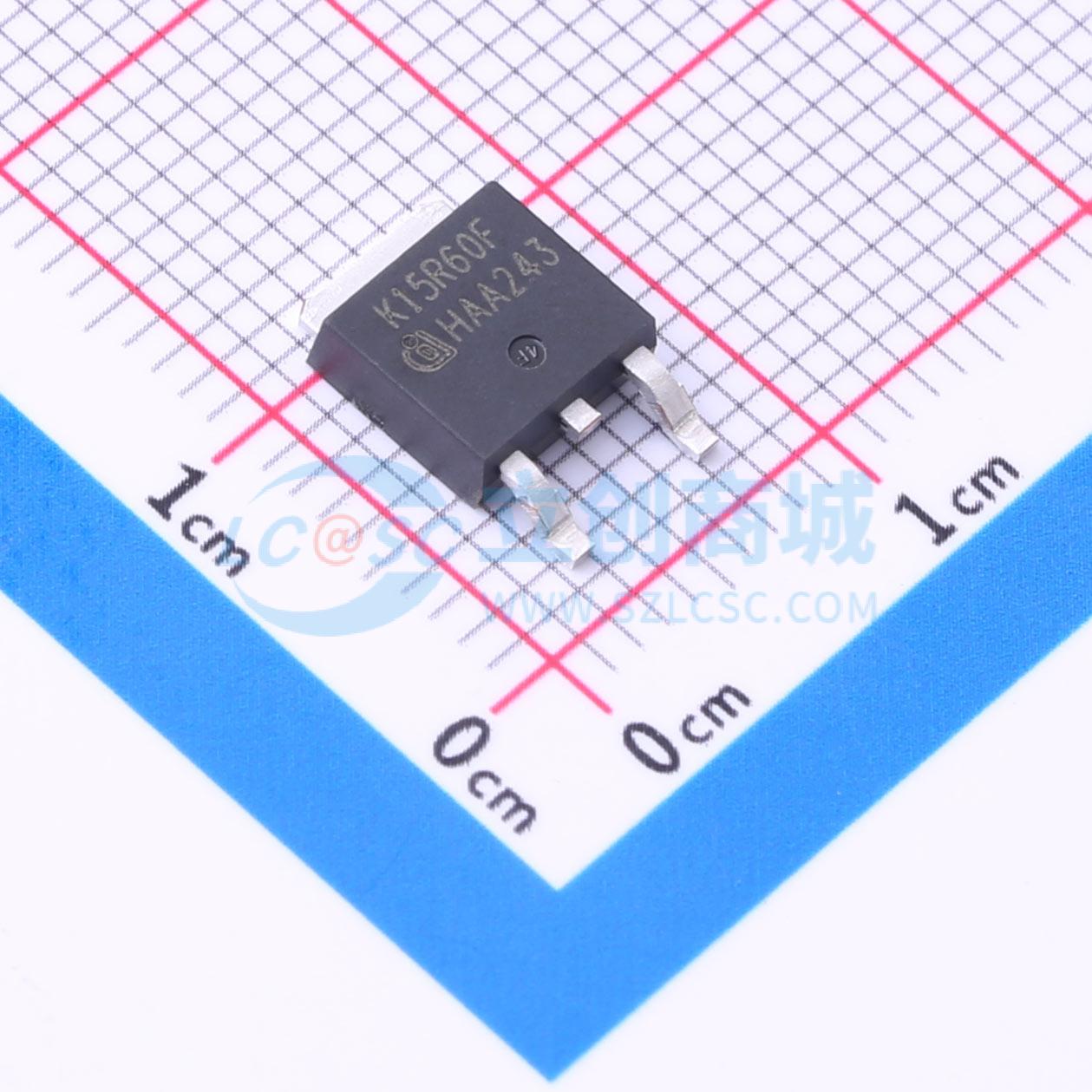

温馨提醒：图片仅供参考，商品以实物为准
IKD15N60RF
600V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TRENCHSTOP Reverse Conducting (RC) 技术，适用于 600V 应用。优化 Eon、Eoff 和 Qrr，实现低开关损耗。工作范围为 4 至 30kHz。平滑开关性能，低 EMI 水平。非常紧密的参数分布。最大结温 175℃。应用：家用和工业驱动器。压缩机
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKD15N60RF
- 商品编号
- C536175
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 250W | |
| 输出电容(Coes) | 53pF | |
| 正向脉冲电流(Ifm) | 45A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@0.25mA | |
| 栅极电荷量(Qg) | 90nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 961pF | |
| 开启延迟时间(Td(on)) | 13ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | 270uJ | |
| 关断损耗(Eoff) | 250uJ | |
| 反向恢复时间(Trr) | 74ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 33pF |
