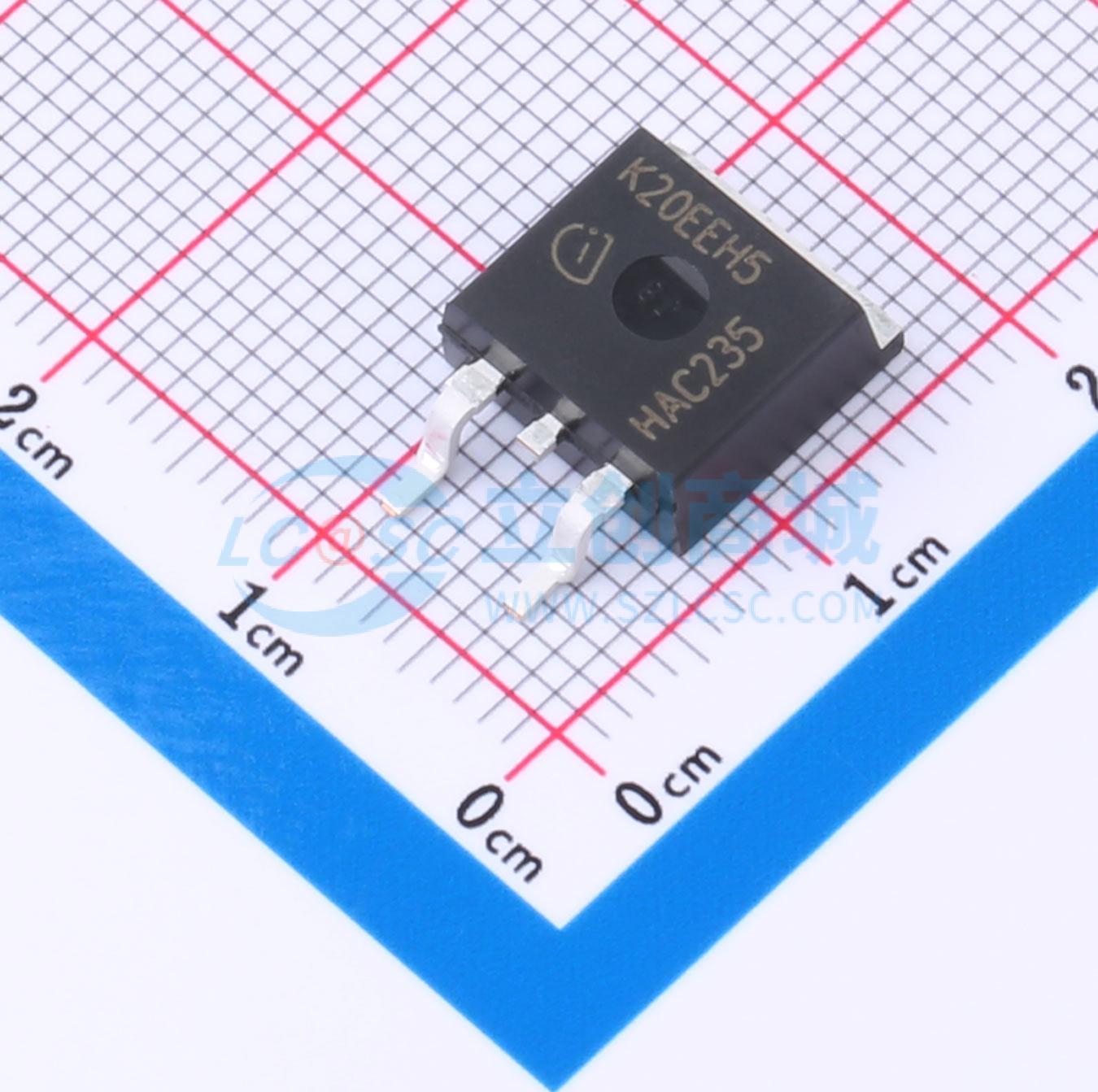

温馨提醒：图片仅供参考，商品以实物为准
IKB20N65EH5
650V 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速H5技术，在硬开关和谐振拓扑中提供同类最佳效率。 650V击穿电压。 低QG。 IGBT与全额定电流RAPID 1快速反并联二极管共封装。 最高结温175℃。 无铅镀铅，符合RoHS标准。应用：能源发电。 太阳能串式逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKB20N65EH5
- 商品编号
- C536148
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 25A | |
| 耗散功率(Pd) | 125W | |
| 输出电容(Coes) | 30pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.2mA | |
| 栅极电荷量(Qg) | 48nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.2nF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | 560uJ | |
| 关断损耗(Eoff) | 130uJ | |
| 反向恢复时间(Trr) | 80ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 5pF |
