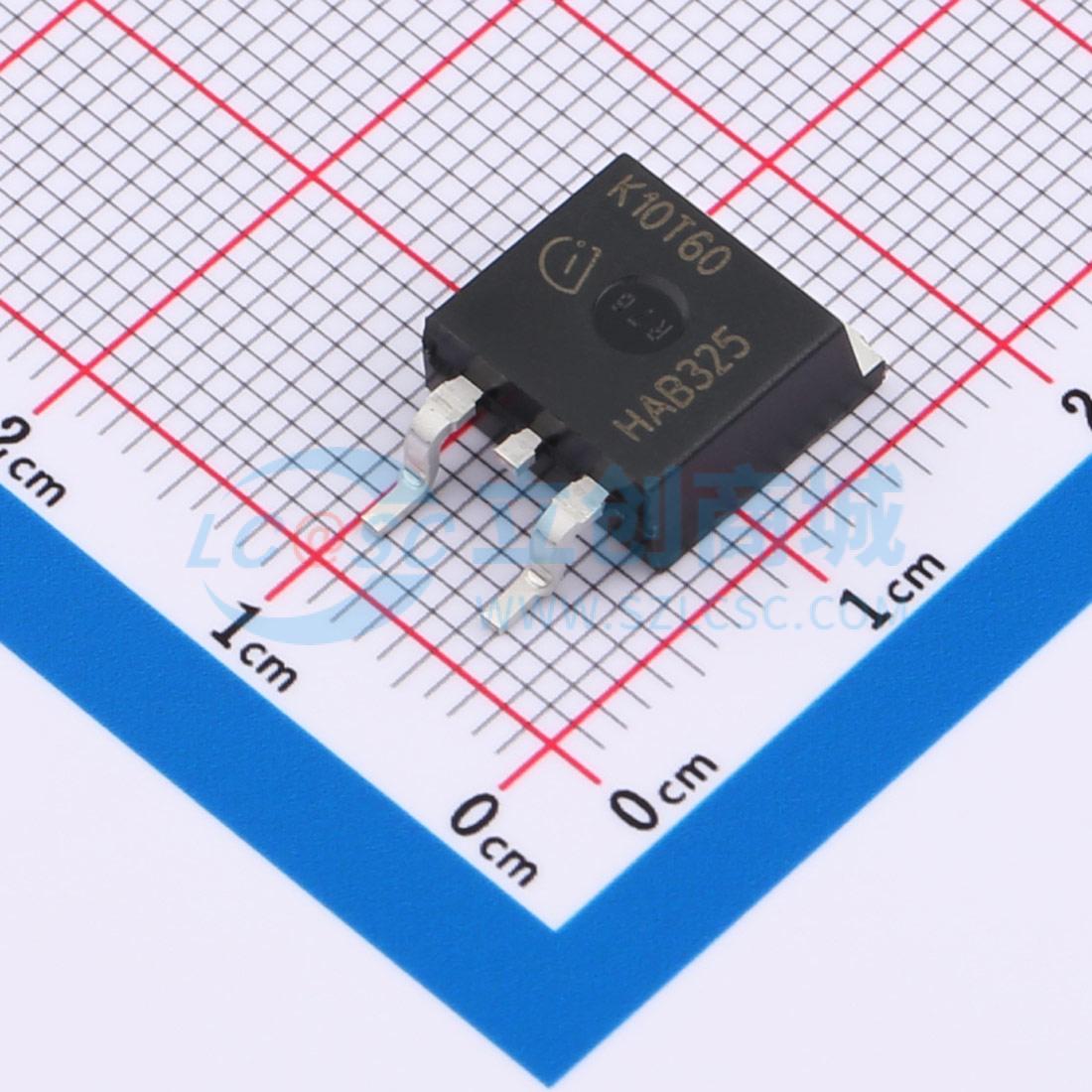

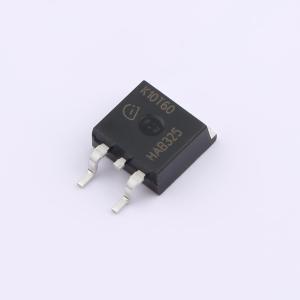

温馨提醒：图片仅供参考，商品以实物为准
IKB10N60T
600V 24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的VCE(sat)：1.5V（典型值）。最高结温：175℃。短路耐受时间：tSC。TRENCHSTOP™技术用于600V应用，提供:非常紧密的参数分布。高耐用性，温度稳定性能。NPT技术由于VCE(sat)的正温度系数，提供易于并联开关的能力。应用：洗衣机、风扇、泵和真空吸尘器的变频器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKB10N60T
- 商品编号
- C536143
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1.8775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 24A | |
| 耗散功率(Pd) | 110W | |
| 正向脉冲电流(Ifm) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.3mA | |
| 栅极电荷量(Qg) | 62nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 551pF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 215ns | |
| 导通损耗(Eon) | 160uJ | |
| 关断损耗(Eoff) | 270uJ | |
| 反向恢复时间(Trr) | 115ns | |
| 工作温度 | -40℃~+175℃ |
