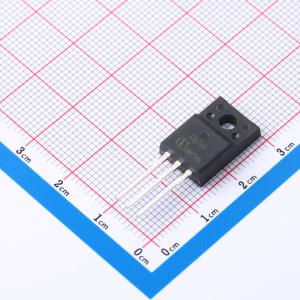

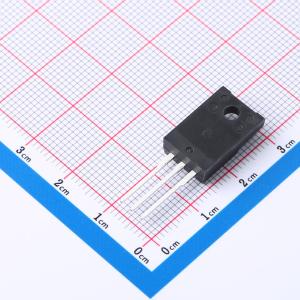

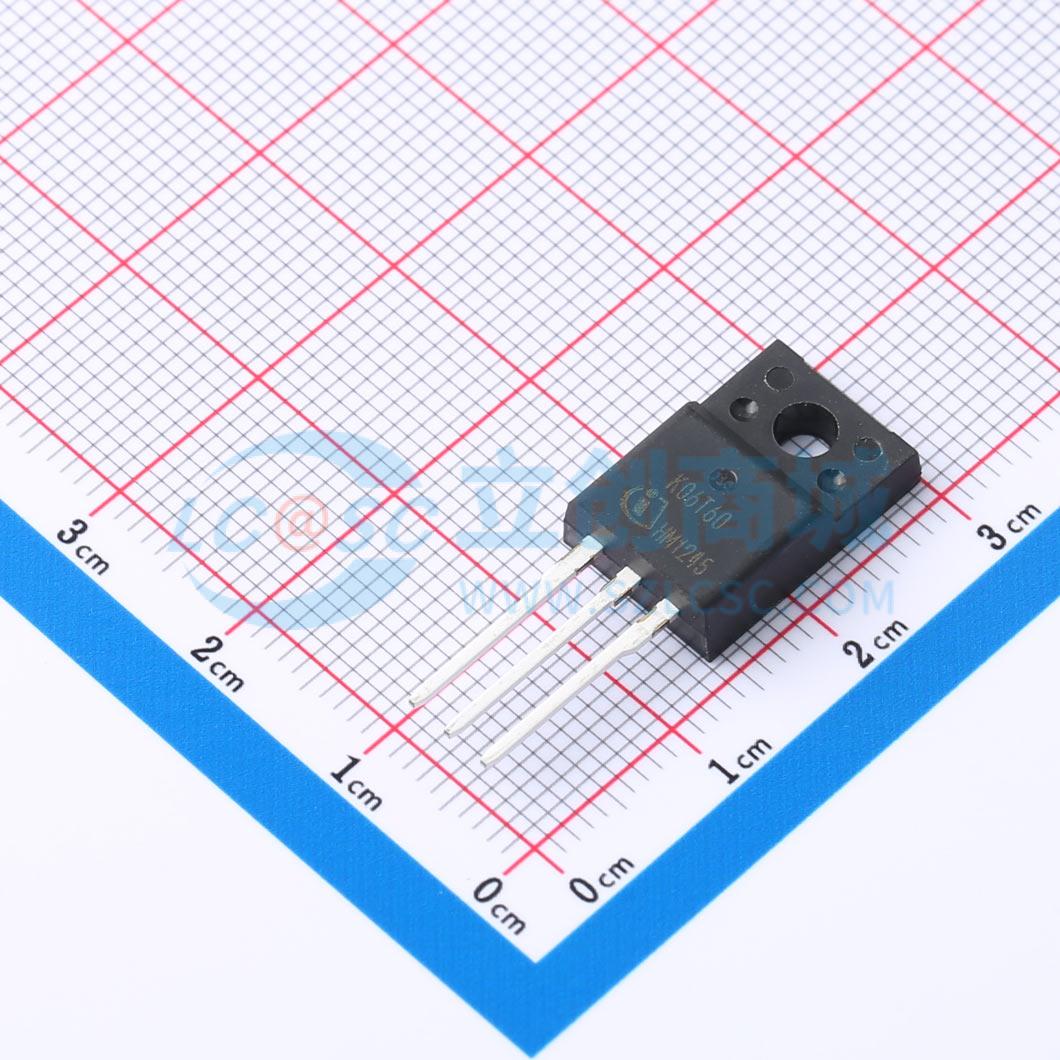

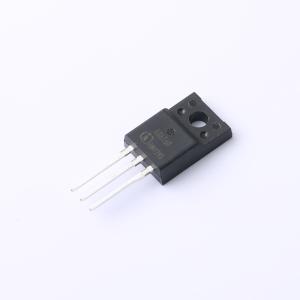

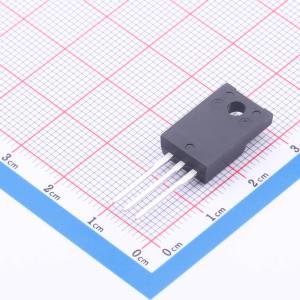

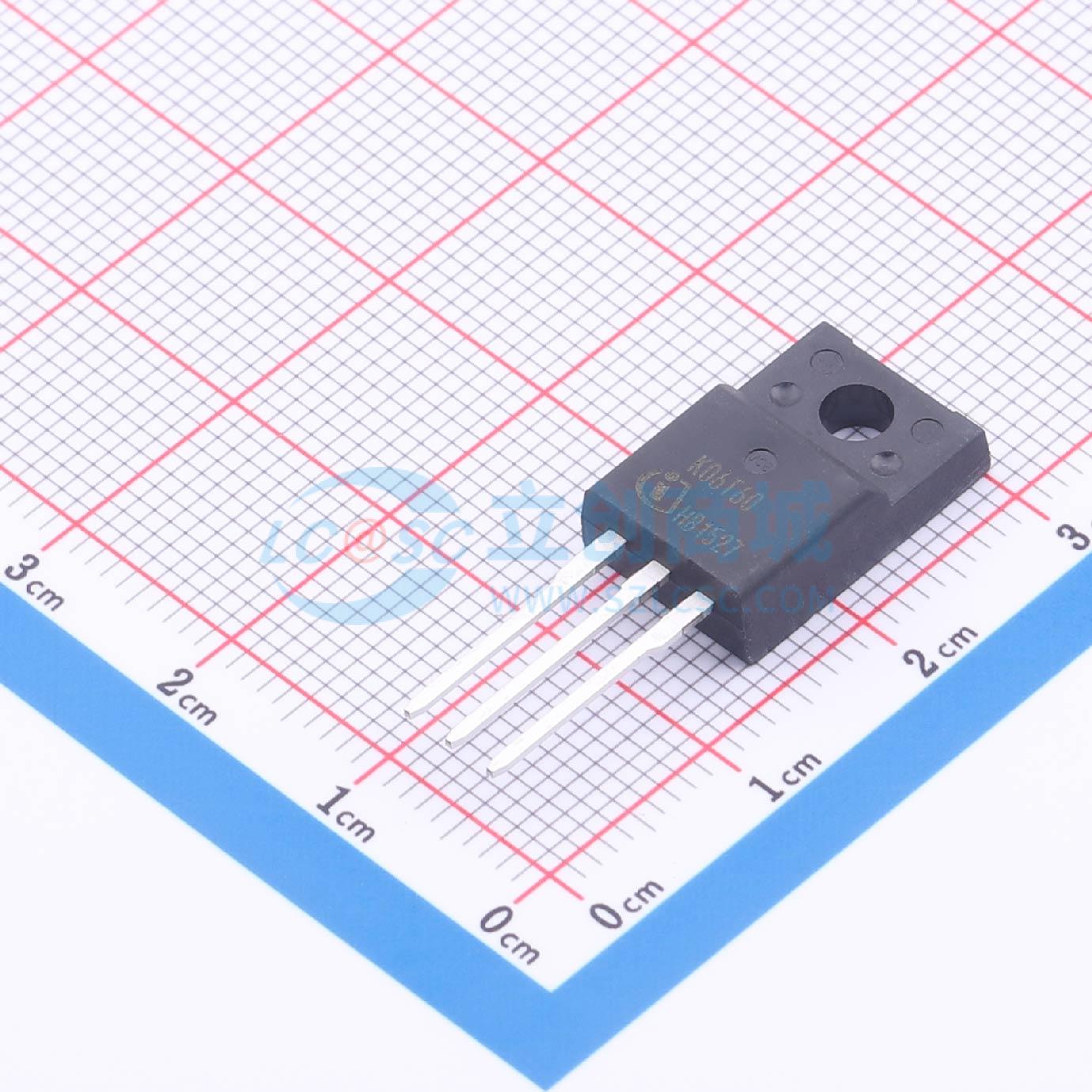

IKA06N60T
600V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的VCE(sat)：1.5V（典型值）。最大结温：175℃。短路耐受时间：5μs。适用于600V应用的TRENCHSTOP™和场截止技术提供:非常紧密的参数分布。高耐用性，温度稳定特性。非常高的开关速度。应用：洗衣机。逆变器和变速驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKA06N60T
- 商品编号
- C536133
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 3.2778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 10A | |
| 耗散功率(Pd) | 28W | |
| 输出电容(Coes) | 28pF | |
| 正向脉冲电流(Ifm) | 18A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@6A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.18mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC@15V | |
| 输入电容(Cies) | 368pF | |
| 开启延迟时间(Td(on)) | 9.4ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 90uJ | |
| 关断损耗(Eoff) | 110uJ | |
| 反向恢复时间(Trr) | 123ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 11pF |
