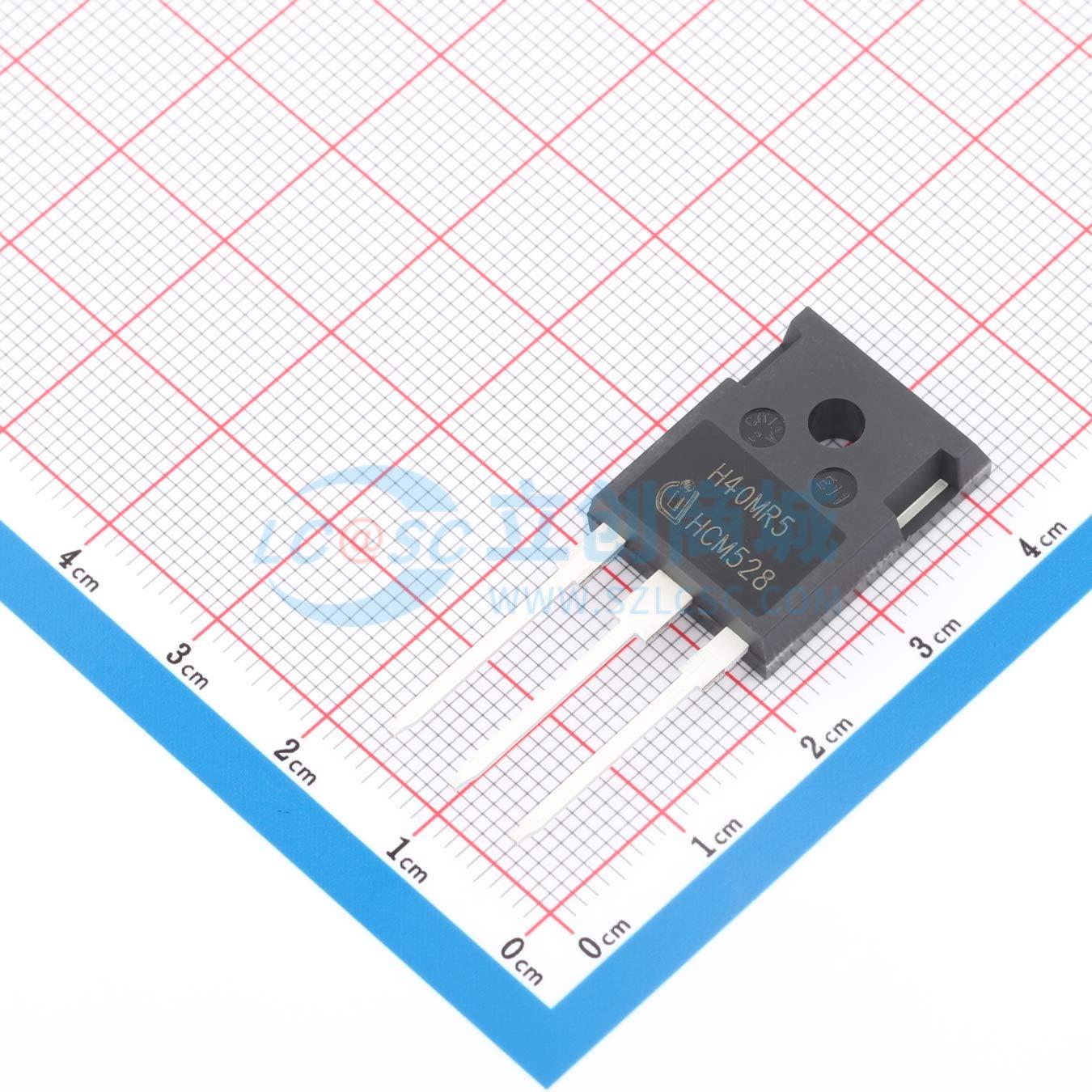

IHW40N120R5
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：强大的单片体二极管，低正向电压，专为软换流设计。 TRENCHSTOP™技术，具有以下特点：非常紧密的参数分布。高耐用性，温度稳定性好。低集电极-发射极饱和电压（VCEsat）。由于VCEsat的正温度系数，易于并联开关。 低电磁干扰（EMI）。应用：感应烹饪。 微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW40N120R5
- 商品编号
- C536127
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 394W | |
| 输出电容(Coes) | 70pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 1.85V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5.1V@1mA | |
| 栅极电荷量(Qg) | 310nC@15V | |
| 输入电容(Cies) | 2.37nF | |
| 关断延迟时间(Td(off)) | 420ns | |
| 关断损耗(Eoff) | 1.6mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 60pF |
