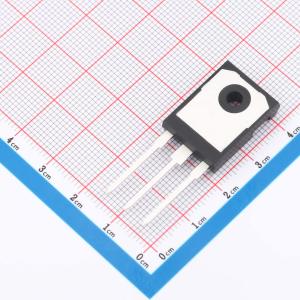

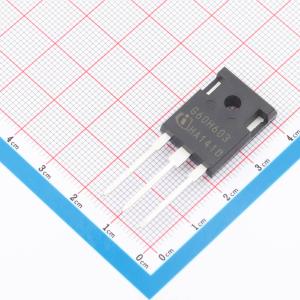

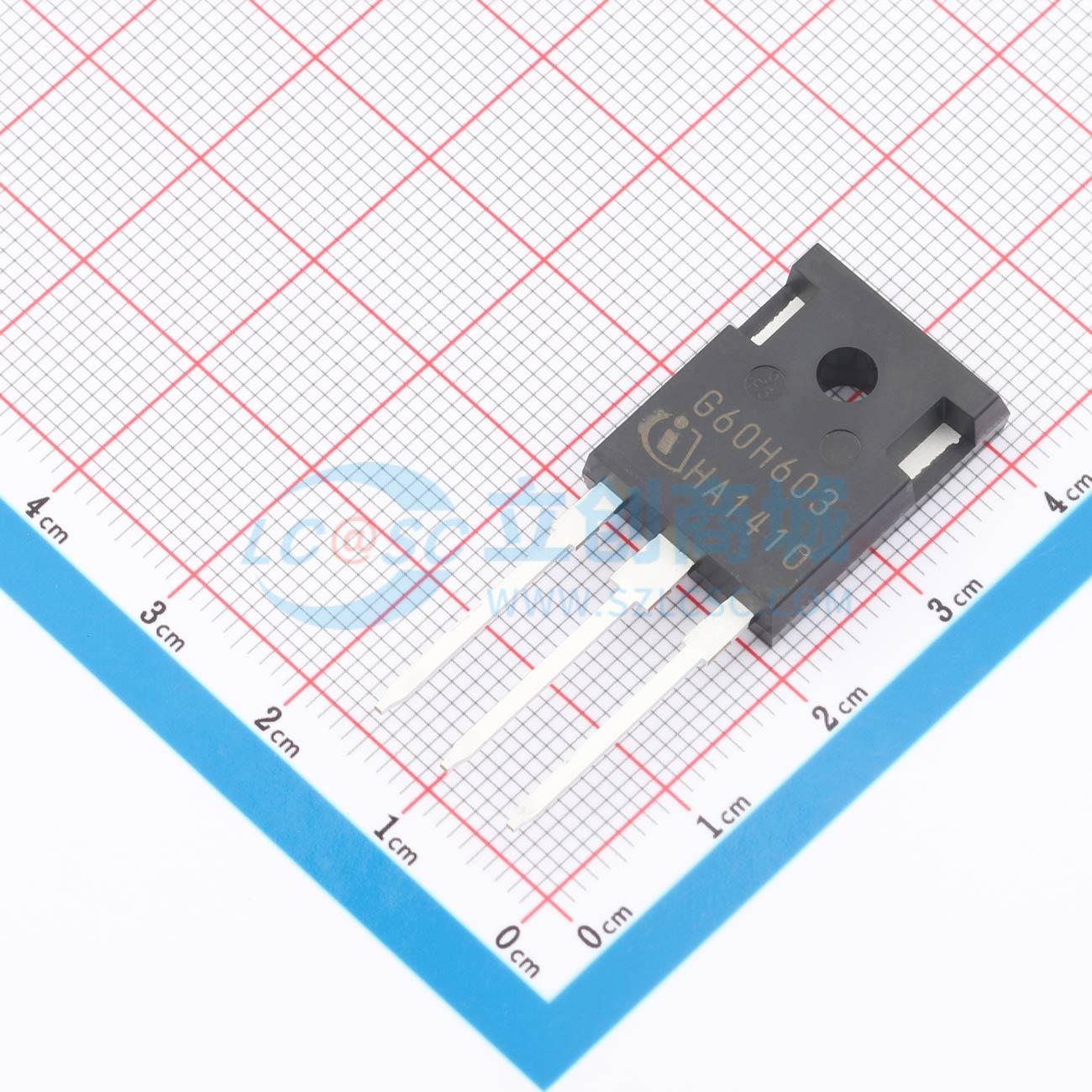

IGW60N60H3
IGW60N60H3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW60N60H3
- 商品编号
- C536109
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 416W | |
| 集射极饱和电压(VCE(sat)) | 1.85V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@1mA | |
| 栅极电荷量(Qg) | 375nC@60A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.66nF@25V | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 252ns | |
| 导通损耗(Eon) | 2.1mJ | |
| 关断损耗(Eoff) | 1.13mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
