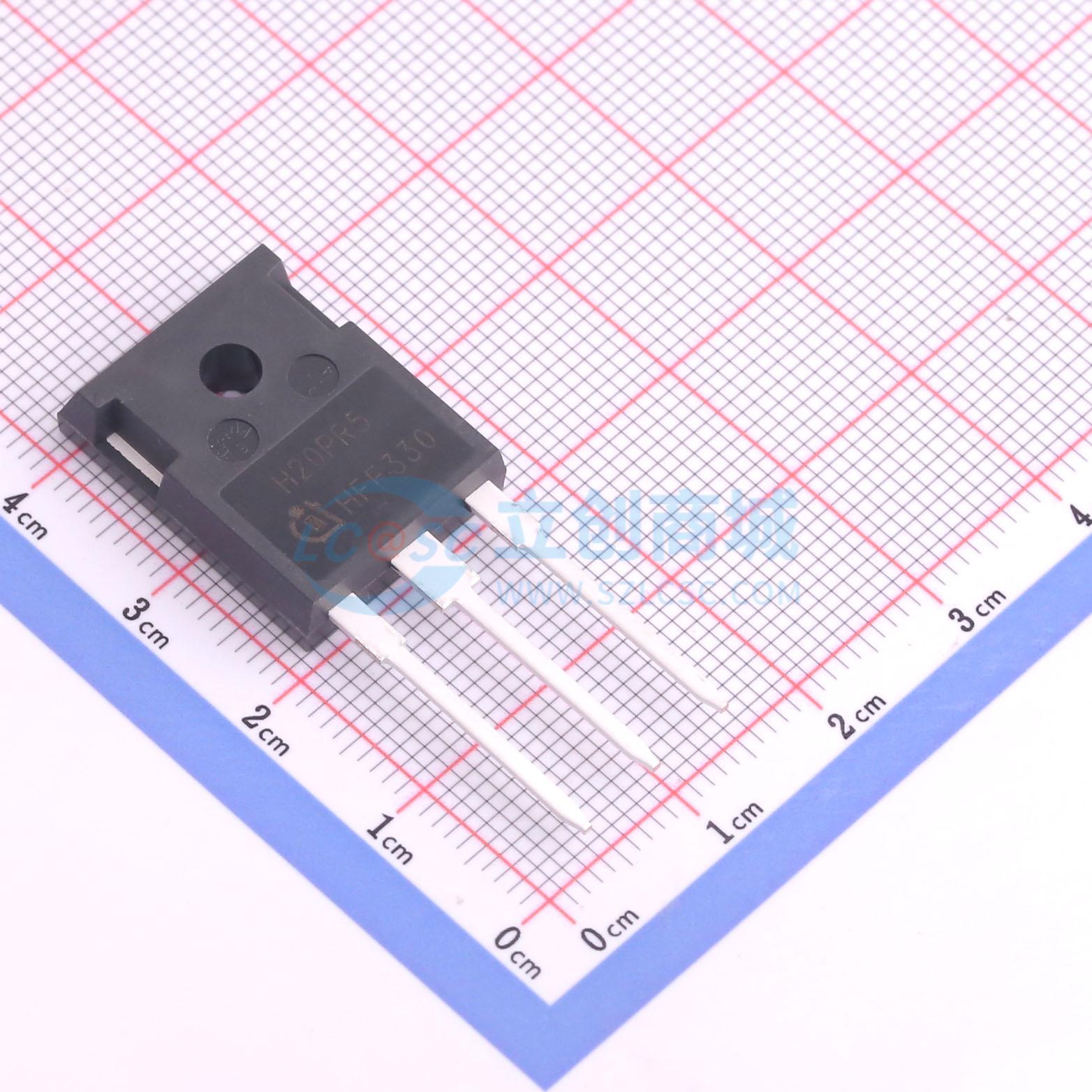

温馨提醒：图片仅供参考，商品以实物为准
IHW20N135R5
1.35kV 20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：提供1350V的高击穿电压，提高可靠性。 强大的单片体二极管，正向电压低，专为软换流设计。 TRENCHSTOP™技术提供: -非常紧密的参数分布。 -高耐用性，温度稳定性能。 -低Vce(sat)。 -由于Vce(sat)具有正温度系数，易于并联开关。应用：感应烹饪。 逆变微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW20N135R5
- 商品编号
- C536119
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 288W | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 20A | |
| 集射极饱和电压(VCE(sat)) | 1.85V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@0.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 170nC@15V | |
| 输入电容(Cies) | 1.36nF | |
| 输出电容(Coes) | 43pF | |
| 反向传输电容(Cres) | 34pF | |
| 关断延迟时间(Td(off)) | 235ns | |
| 工作温度 | -40℃~+175℃ |
