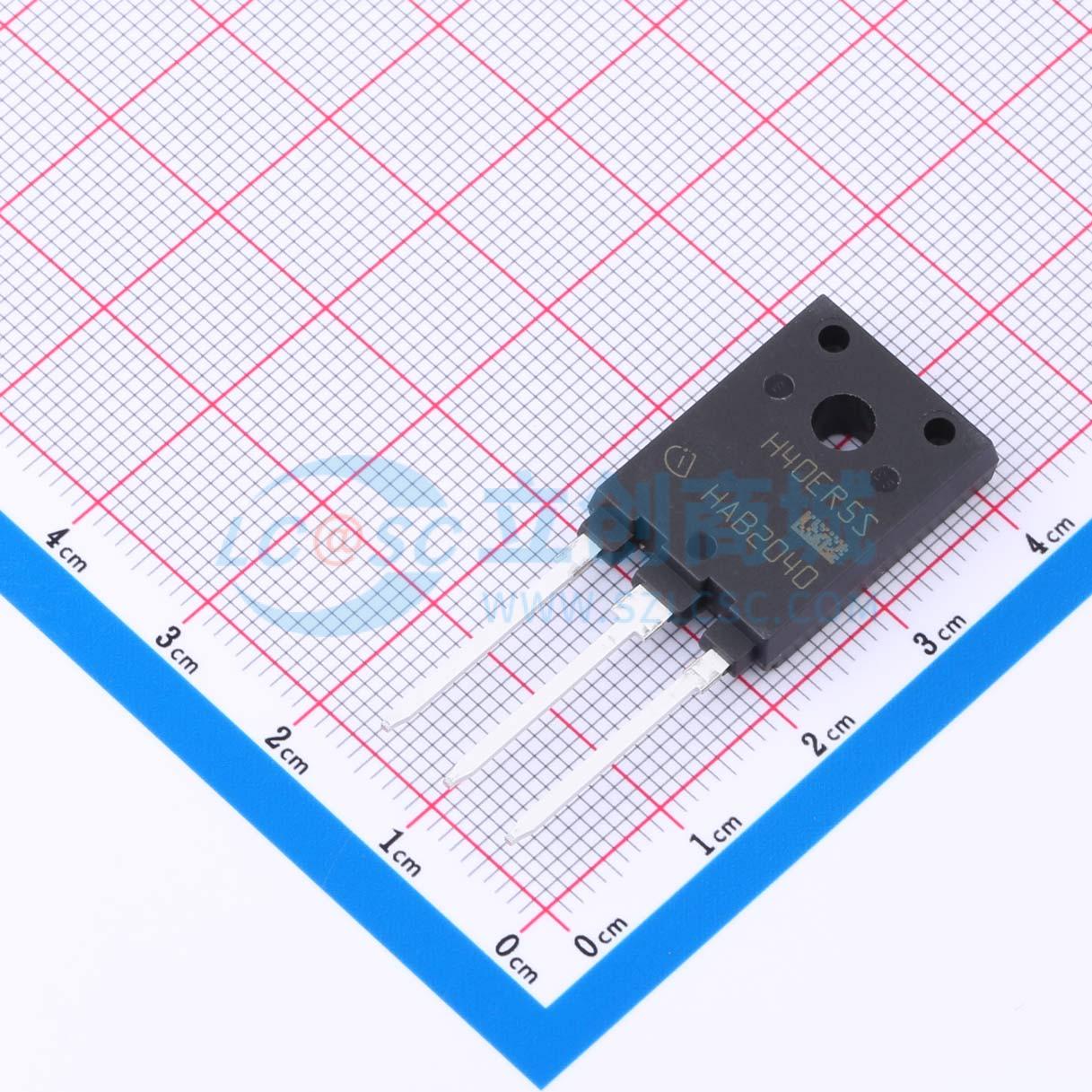

温馨提醒：图片仅供参考，商品以实物为准
IHFW40N65R5S
TRENCHSTOP 5 先进隔离型反向导通 IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TRENCHSTOP 5技术，在硬开关和谐振拓扑中提供一流的效率。 可即插即用替换上一代IGBT。 击穿电压：650V。 低栅极电荷QG。 非常软、快速恢复的反并联二极管。 最高结温175℃。应用：感应烹饪。 逆变微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHFW40N65R5S
- 商品编号
- C536116
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 108W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 61A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.4mA | |
| 栅极电荷量(Qg) | 142nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.428nF@25V | |
| 开启延迟时间(Td(on)) | 44ns | |
| 关断延迟时间(Td(off)) | 363ns | |
| 导通损耗(Eon) | 1.52mJ | |
| 关断损耗(Eoff) | 700uJ | |
| 反向恢复时间(Trr) | 103ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- TRENCHSTOP 5技术提供：在硬开关和谐振拓扑中实现一流的效率
- 可即插即用替换上一代IGBT
- 击穿电压650V
- 低栅极电荷QG
- 非常软且快速恢复的反并联二极管
- 最高结温175°C
- 2500V RMS电气隔离，50/60Hz，t = 1min
- 100%测试隔离安装表面
- 无铅引脚镀层；符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 感应烹饪
- 逆变微波炉
- 谐振转换器
