温馨提醒：图片仅供参考，商品以实物为准

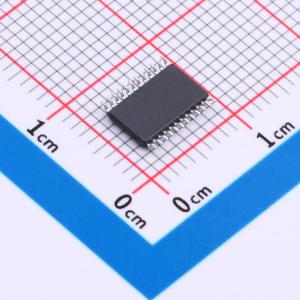

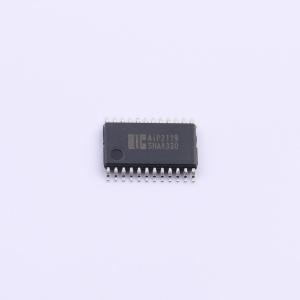

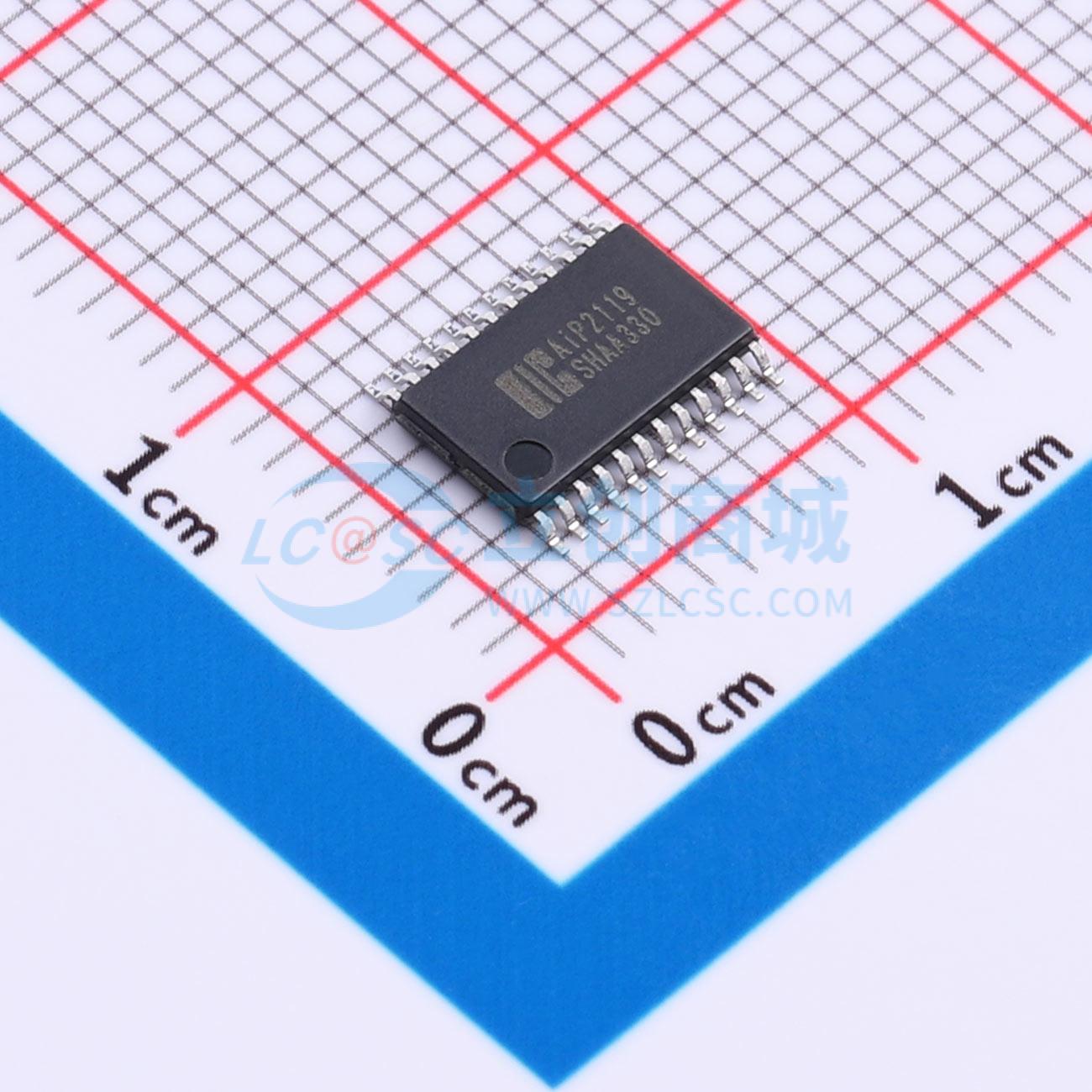

AiP2119TA24.TB
三相半桥栅极驱动电路，可驱动功率MOSFET和IGBT，具备低功耗待机模式和多种电路保护设计，适用于中小功率无刷直流电机
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 90V三相桥式驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2119TA24.TB
- 商品编号
- C52260122
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.259克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | - | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 1.2A | |
| 工作电压 | 5.5V~16V | |
| 上升时间(tr) | 37ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 370uA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制 |
