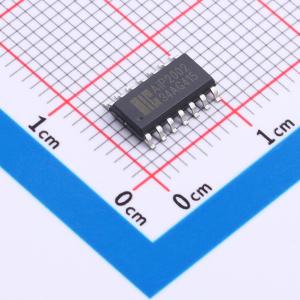

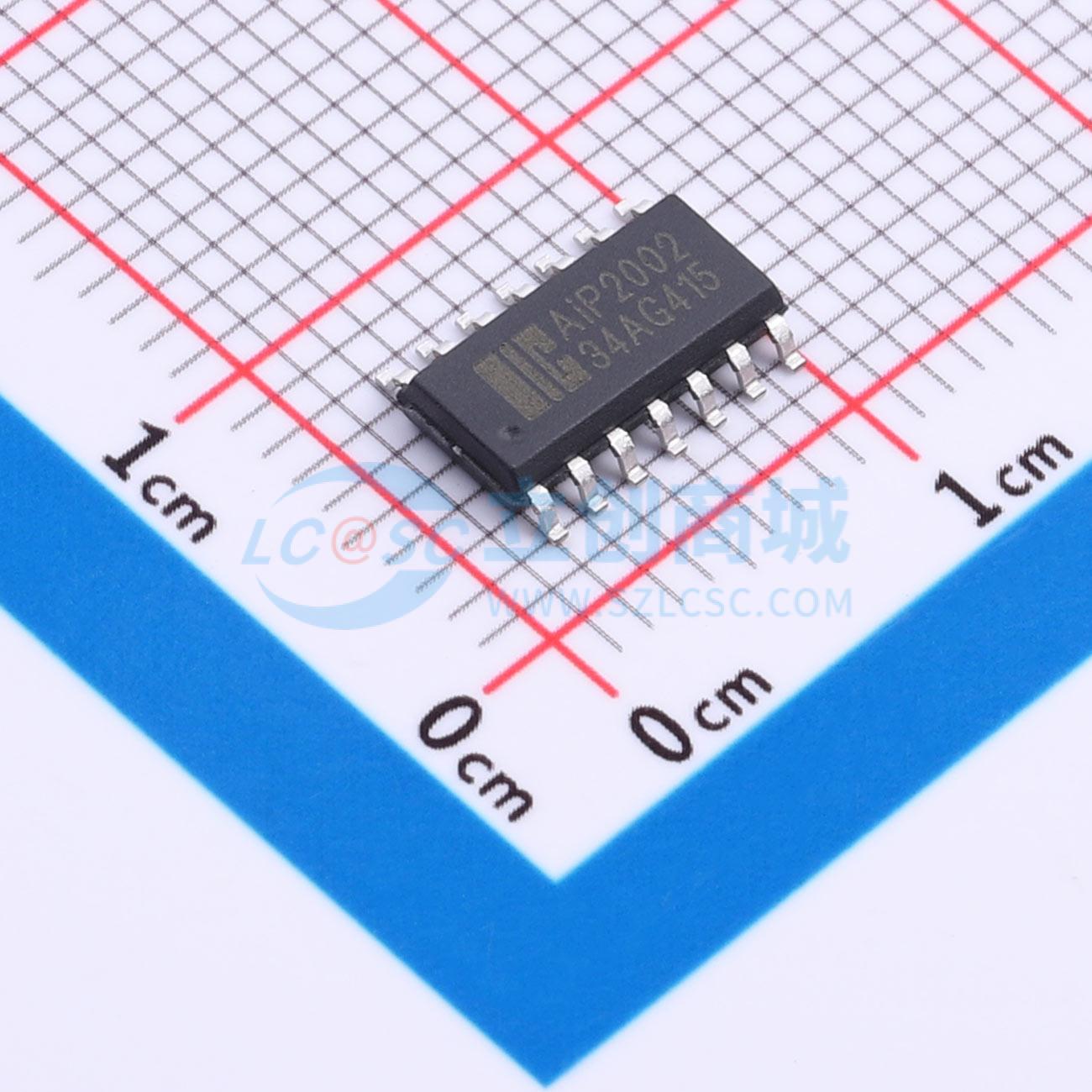

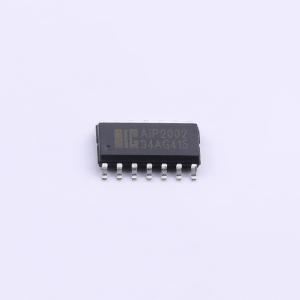

AiP2002SA14.TR
五路达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5通道达林顿晶体管阵列
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2002SA14.TR
- 商品编号
- C52260133
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.277克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 五路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
AiP2002内部集成五个独立的达林顿管驱动电路，每路达林顿管的输入端均串联一个2.7kΩ的基极电阻，输出端内置续流二极管。单路达林顿管最大可输出500mA电流，多路并联可承受更大电流。该电路主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器。
