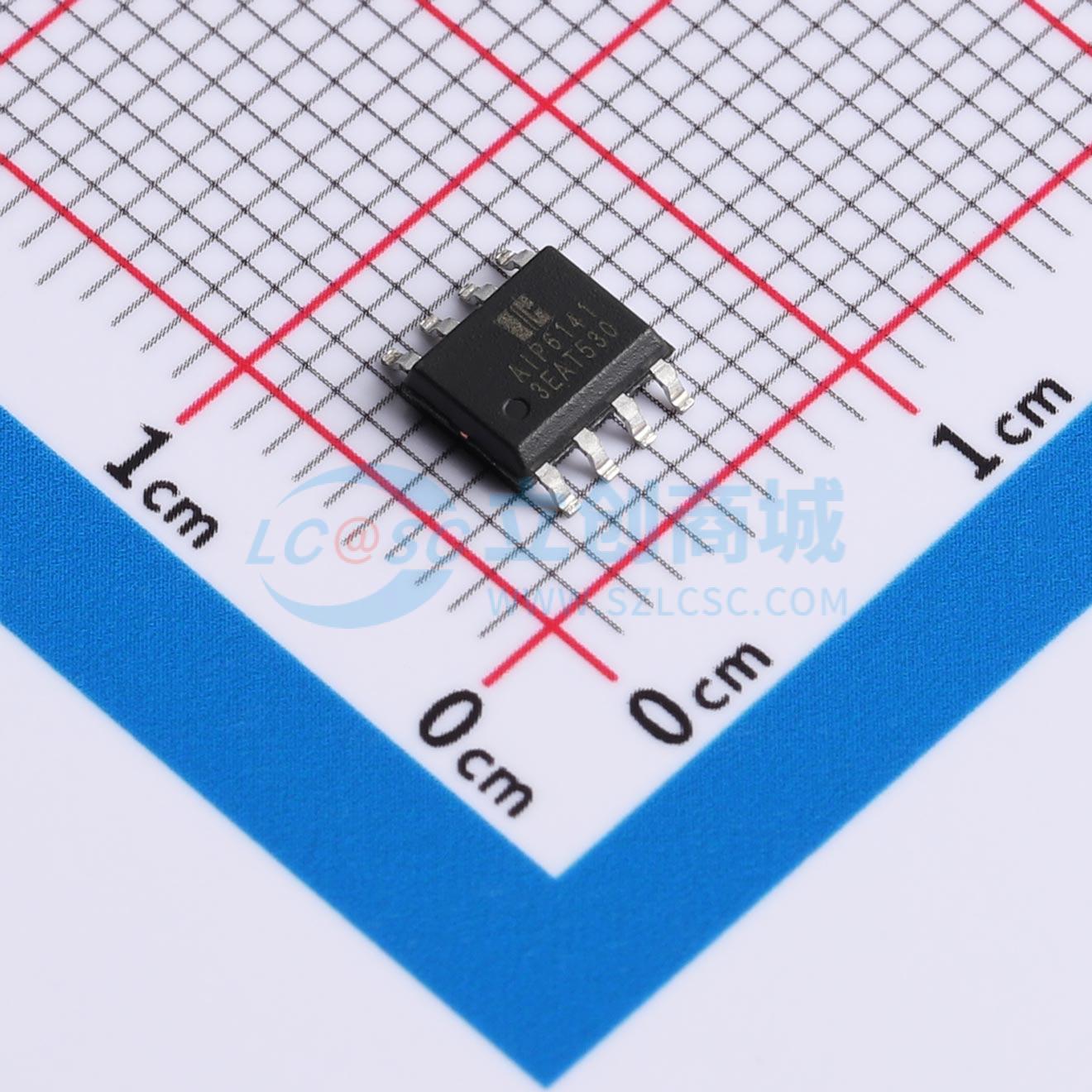

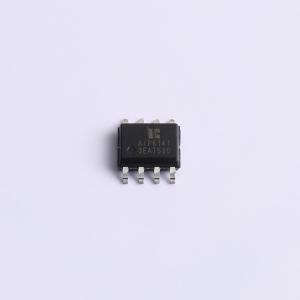

温馨提醒：图片仅供参考，商品以实物为准
AiP6141SA8.TR
可直接驱动IGBT的驱动电路，可通过MCU控制输入电压，避免IGBT结温过高，可实现低功率连续加热
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6141SA8.TR
- 商品编号
- C52260200
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 12V~22V | |
| 上升时间(tr) | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 1us | |
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 工作温度 | - | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 3.3mA | |
| 功能特性 | - |
商品概述
该电路是一款IGBT驱动电路，可直接驱动IGBT，通过MCU控制实现对IGBT输入电压的调节，从而降低检锅电流，避免IGBT结温过高的问题，同时可配合软件实现低功率连续加热方案。
商品特性
- 低静态工作电流：3.3mA @ 18V
- 宽电压范围：12V~22V
- 开关速度快：< 1us @ CL = 10nF
- 可直接驱动IGBT
- 输入内置上拉电阻，输入输出反相
- 输入内置下拉电阻，输入输出同相
- 输入信号可接开漏输出，也可接TTL/CMOS逻辑信号
- 输出内置10Ω IGBT缓冲电阻及10K下拉电阻
- IGBT可通过MCU控制实现最高10V输入电压限制
