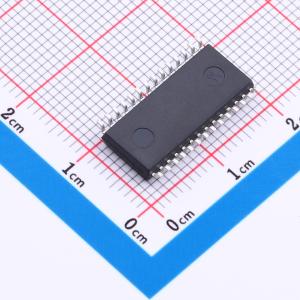

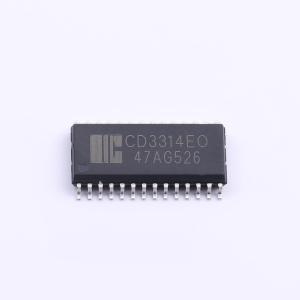

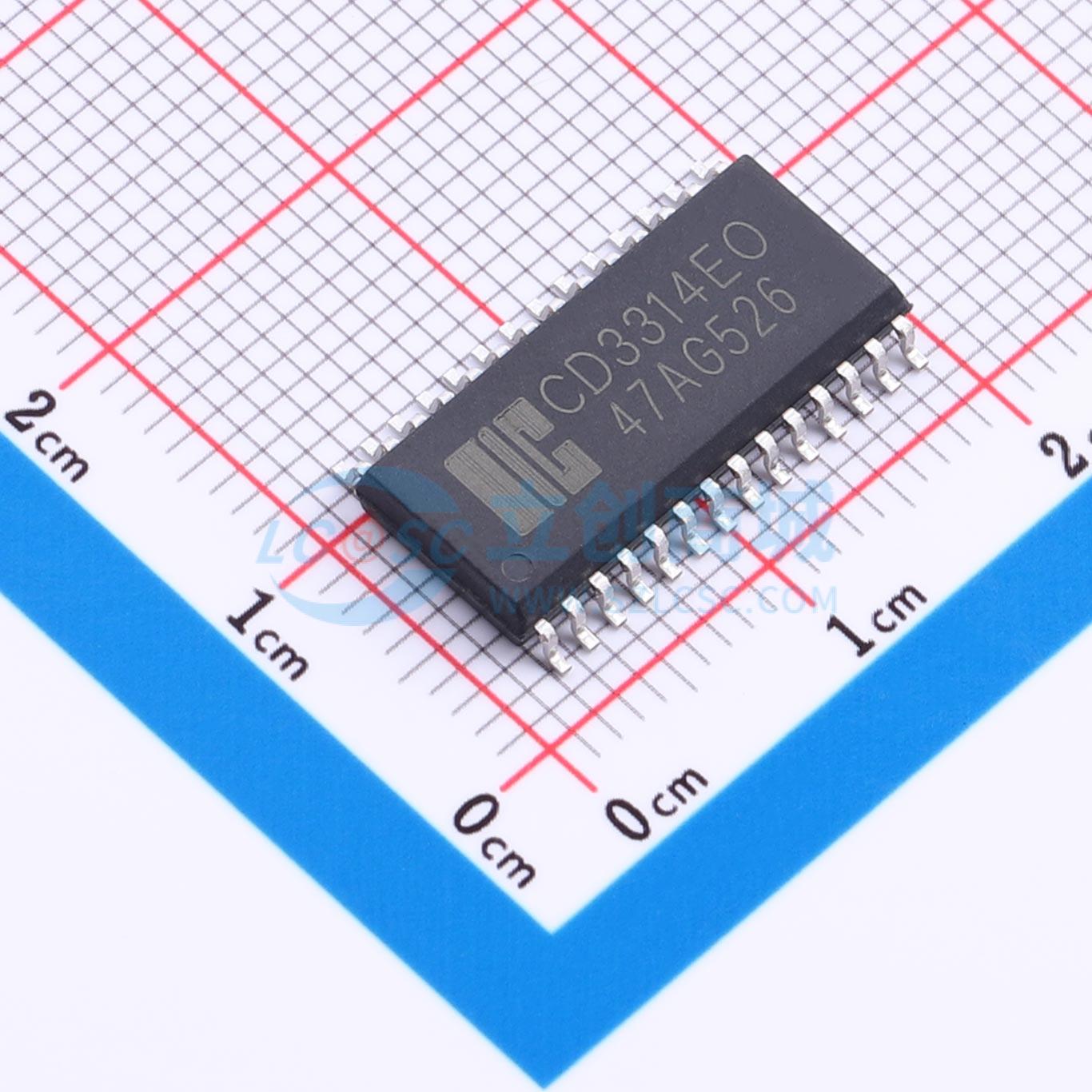

CD3314EOSA28.TB

CD3314是一款集成了音量、音调（低音、高音）、平衡度（左、右）和响度（前、后）控制功能的音频处理电路，适用于高品质的汽车收音机、放音机和高保真音响系统。该电路提供输入增益选择和外部响度控制功能，所有控制均通过可连接微处理器的串行I²C总线进行操作；通过配合外部阻容网络和内部运算放大器，可设置各种交流幅频特性。该器件采用高性能的双极型/CMOS工艺技术，实现了低失真、低噪声和低直流电平漂移。

• 含有多路输入选择器，包括四路立体声信号输入，且输入增益可设置以与各种信号源进行匹配。
• 具备两个声道衰减器，每个声道可独立控制，对平衡度和响度进行每级1.25 dB的衰减和提升，并具有独立的静音控制功能。
• 所有功能均通过串行I²C总线控制。
• 具备响度控制功能。
• 音量控制每级为1.25 dB。
• 具备高音和低音控制功能。
• 输入与输出端可与外部均衡器和噪声抑制电路匹配。
