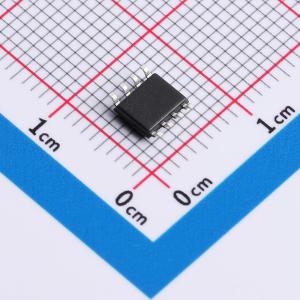

温馨提醒：图片仅供参考，商品以实物为准

AiP24C16SA8.TR

2线串行EEPROM，适用于低功耗、低电压系统，具备写保护、施密特触发器和双向数据传输协议

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2线串行EEPROM
品牌名称: I-CORE(中微爱芯)
商品型号: AiP24C16SA8.TR
商品编号: C52260228
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

AiP24C16是一款提供16K比特位串行电可擦除可编程只读存储器，其存储单元结构为2048×8比特，内部划分为128页，每页包含16字节，随机字地址寻址需要11位数据字地址。该器件采用I²C接口，适用于低功耗、低电压系统环境。其具备写保护引脚以提供硬件数据保护功能，支持1.8V ~ 5.5V的宽工作电压范围。存储器内部组织为2048×8位结构。它采用两线串行接口，集成施密特触发器以抑制输入噪声，并遵循双向数据传输协议。其时钟频率支持400kHz和1MHz，具备16字节页写模式，允许执行部分页写操作。写周期为自定时，最大时间为5ms。器件具备高可靠性，支持100万次擦写周期，数据保存期限可达100年。提供汽车级版本以支持更宽的工作温度范围。可选封装形式包括DIP8、SOP8、TSSOP8和SOT23-5。

商品特性

写保护引脚提供硬件数据保护
宽工作电压范围：1.8V ~ 5.5V
存储器内部结构为2048×8位
两线串行接口
施密特触发器输入用于抑制噪声
双向数据传输协议
支持400kHz和1MHz时钟频率
16字节页写模式
允许部分页写操作
自定时写周期，最大5ms
高可靠性：100万次擦写周期，100年数据保存
汽车级，更宽的工作温度范围
封装形式：DIP8、SOP8、TSSOP8、SOT23-5

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	16Kbit
	时钟频率(fc)	1MHz；400kHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	100年
	写周期寿命	100万次

	属性	参数值
	功能特性	硬件写保护功能；噪声抑制功能
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
	工作电流	2mA
	待机电流	3uA
	读取访问时间(tA)	0.9us；0.55us
