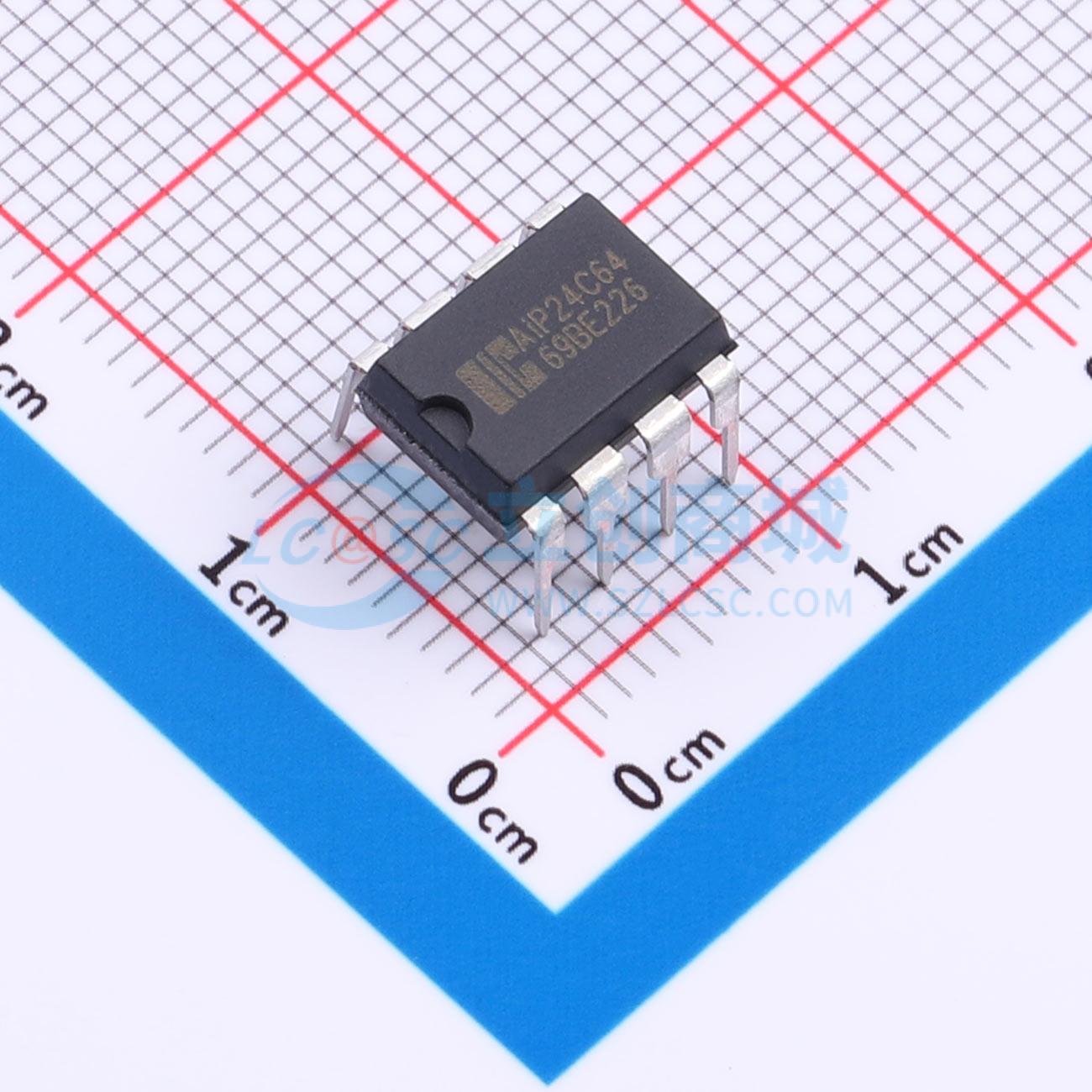

温馨提醒：图片仅供参考，商品以实物为准
AiP24C64DA8.TB
两线串行EEPROM，具备写保护、施密特触发器和双向数据传输协议，适用于低功耗低电压系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线串行EEPROM
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP24C64DA8.TB
- 商品编号
- C52260233
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz；400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
AiP24C64 是一款 64K 比特串行电可擦除可编程只读存储器，其存储结构为 8192×8 比特。器件内部划分为 256 页，每页 32 字节，随机字地址寻址需要 13 位数据字地址。它采用 I²C 接口，适用于低功耗、低电压系统。主要特点包括：提供硬件写保护引脚以实现数据保护；工作电压范围宽，为 1.8V ~ 5.5V；采用两线串行接口；内置施密特触发器以抑制输入噪声；支持双向数据传输协议；时钟频率支持 400kHz（1.8V ~ 2.5V）和 1MHz（2.5V ~ 5.5V）；支持 32 字节页写操作；允许部分页写；具备自定时写周期，最大为 5ms；可靠性高，可擦写 100 万次，数据保存期限达 100 年；符合汽车级标准，工作温度范围更宽；提供 DIP8、SOP8、TSSOP8 封装形式。
