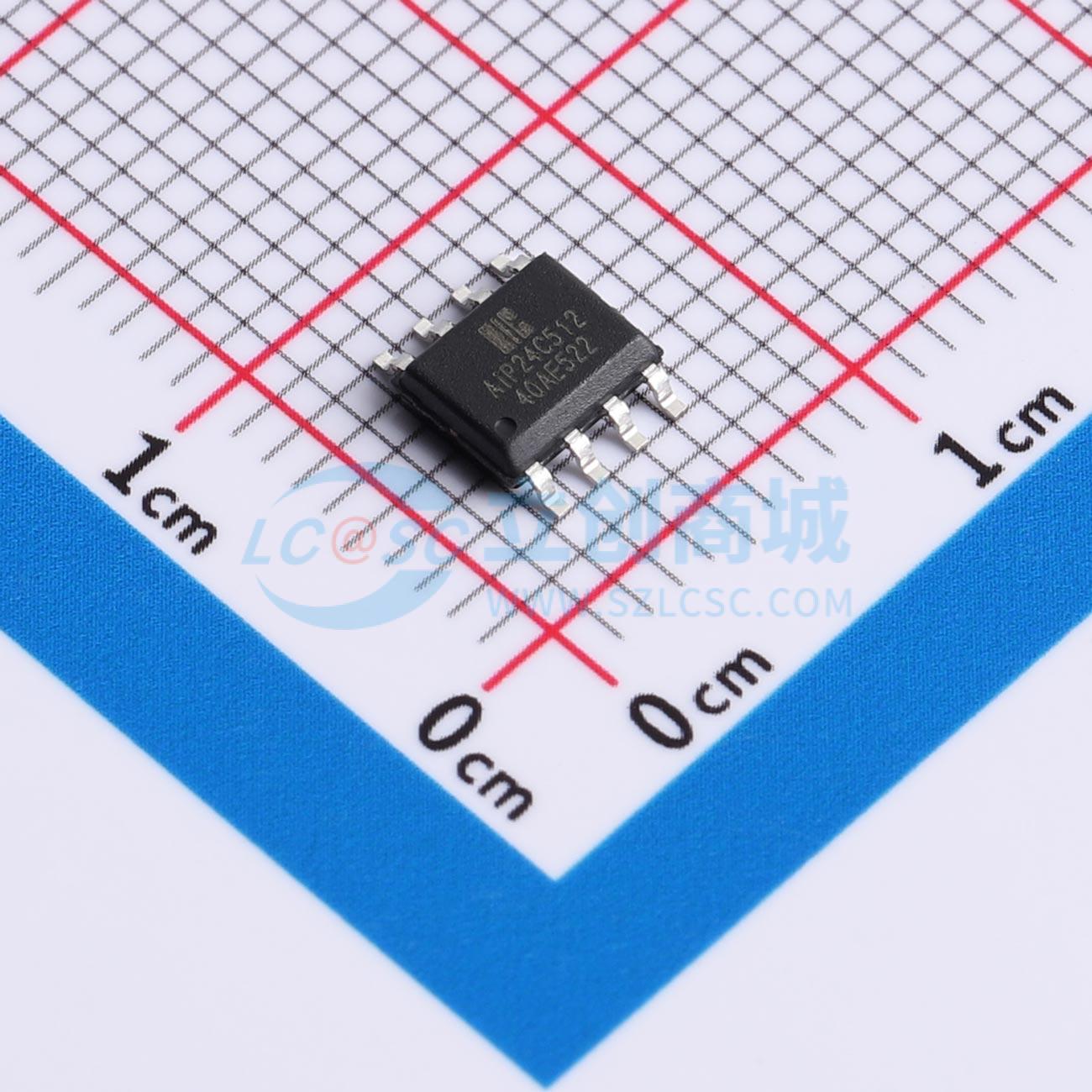

温馨提醒：图片仅供参考，商品以实物为准
AiP24C512SA8.TR
两线串行EEPROM，适用于低功耗、低电压系统，具备写保护和双向数据传输协议
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线串行EEPROM
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP24C512SA8.TR
- 商品编号
- C52260237
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz；400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1.6mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
AiP24C512是一款提供512K比特的串行电可擦除可编程只读存储器，其存储结构为65536×8比特，内部分为512页，每页128字节。该器件采用I²C接口，适用于低功耗和低电压系统。
商品特性
- 写保护引脚提供硬件数据保护
- 宽工作电压范围：1.8V ~ 5.5V
- 存储器内部结构为65536×8（512K）
- 两线串行接口
- 施密特触发器，抑制输入噪声
- 双向数据传输协议
- 400kHz（1.8V ~ 2.5V）和1MHz（2.5V ~ 5.5V）时钟范围
- 128字节页写
- 允许部分页写操作
- 附加写锁定页
- 自定时写周期（最大5ms）
- 高可靠性：擦写次数达100万次；数据保存期限达100年
- 封装形式包括DIP8、SOP8和TSSOP8
