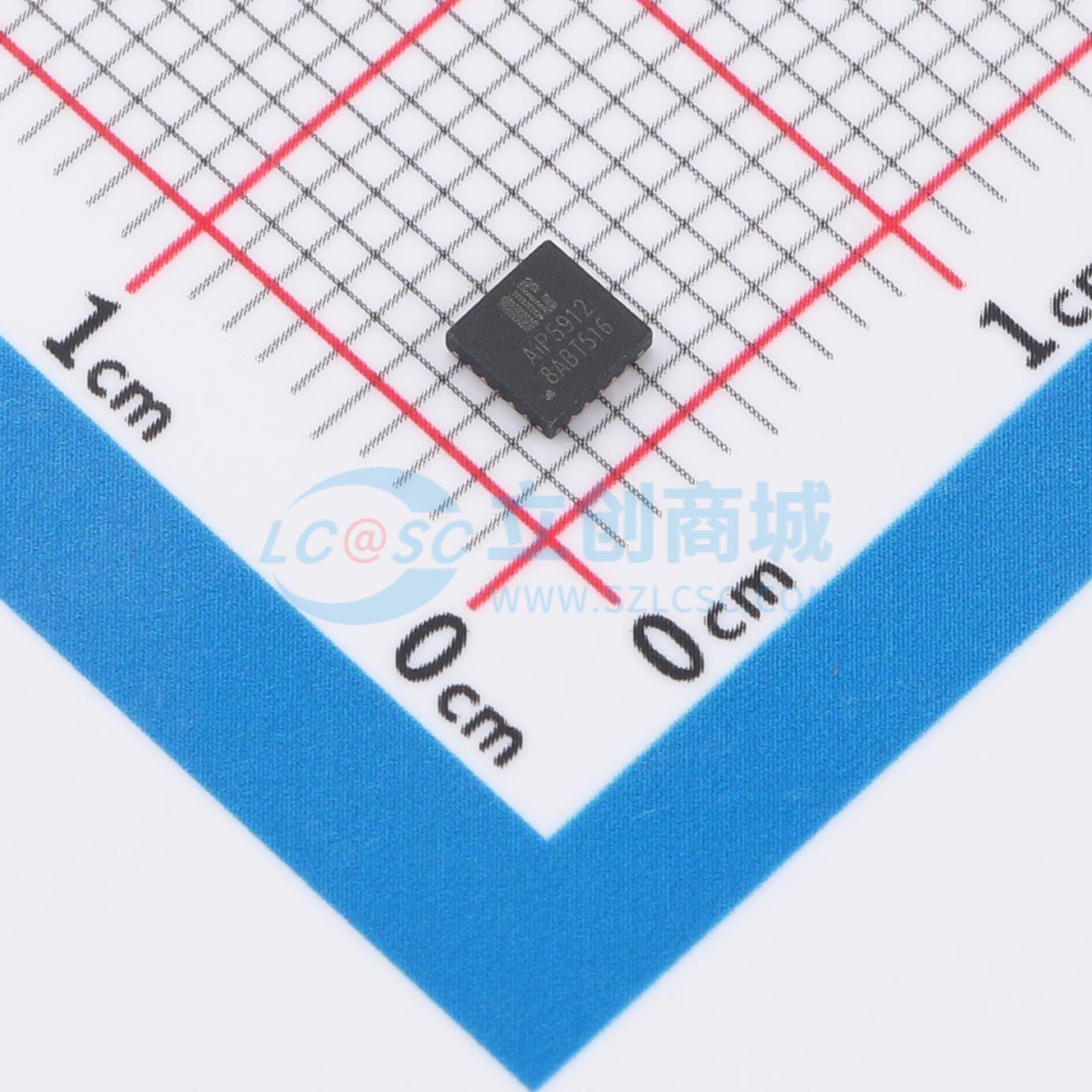

温馨提醒：图片仅供参考，商品以实物为准
AiP5912QA20.TR
低功耗电容式触摸按键电路，提供多个触摸按键通道，灵敏度可调，内置I²C接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗12键电容式触摸按键芯片
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP5912QA20.TR
- 商品编号
- C52260248
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 电容式触摸 |
商品概述
AiP5912是一款电容式触摸按键电路，提供最多12个触摸按键通道，可通过外部电容和指令配置调整灵敏度。每个按键通道可以独立开关，关闭的按键通道可以设置为通用IO，作为主控设备的IO扩展使用。该器件内置I²C接口，可以直接与控制器相连。其自动适应外界温湿度参数变化，并附带一个按键结果指示端口，可作为MCU中断信号使用。该器件提供低功耗特性，在工作频率为1MHz时典型电流为70μA @ 5V，在500KHz时为43μA @ 5V，在250KHz时为30μA @ 5V，在125KHz时为23μA @ 5V，配置模式静态电流为1μA @ 5V。提供QFN20、SSOP20、TSSOP20封装。
商品特性
- 提供12个独立的触摸按键通道，可选择配置为单键模式或多键模式，每个通道可单独控制使能，关闭触摸功能的通道可配置为通用IO
- 灵敏度可通过硬件（C0端口外接电容）和软件（全局或每个按键单独）调整
- 适合各种形式的电容式触摸按键，适合15mm以内厚度面板的应用
- 自动适应外界温湿度参数变化
- 通信接口为I²C接口
- 附带一个按键结果指示端口，可作为MCU中断信号使用
- 低功耗：工作频率1MHz时典型电流70μA @ 5V；500KHz时43μA @ 5V；250KHz时30μA @ 5V；125KHz时23μA @ 5V；配置模式静态电流1μA @ 5V
- 封装：QFN20、SSOP20、TSSOP20
