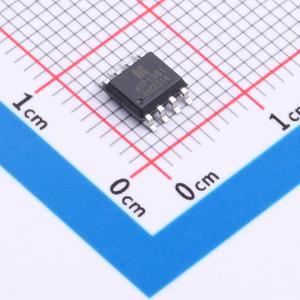

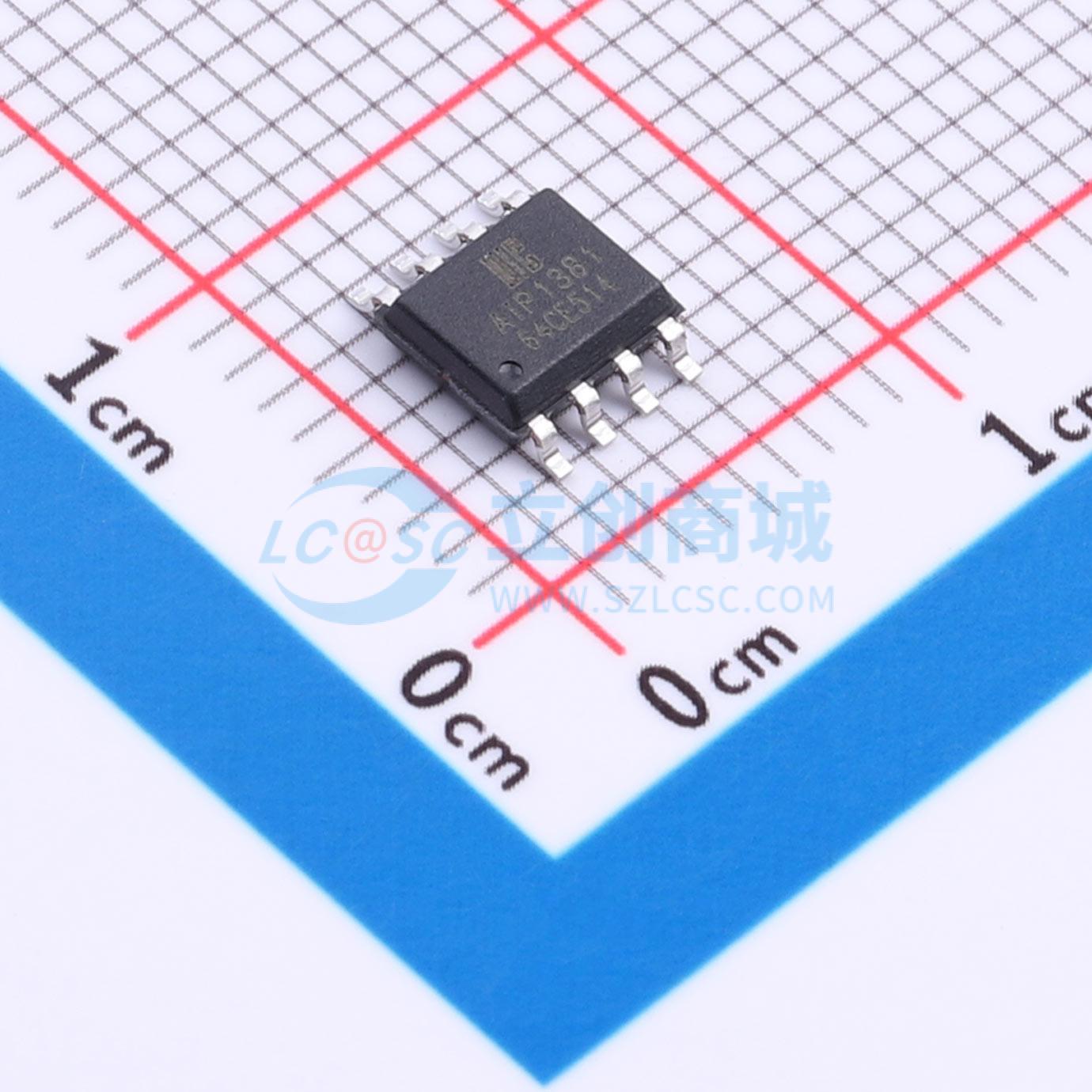

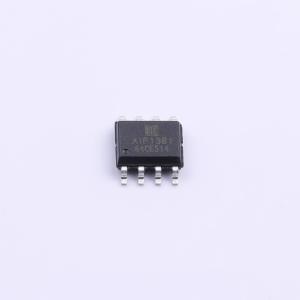

温馨提醒：图片仅供参考，商品以实物为准
AiP1381SA8.TB
串行时钟计时芯片，具备日期自动调节、低功耗、多数据传送方式等特点，适用于电话、传真等产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行时钟电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1381SA8.TB
- 商品编号
- C52260252
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | 三线接口 | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 | |
| 工作电流 | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
AiP1381是一款串行时钟计时芯片，具备秒、分、时、日、星期、月、年计时功能，并支持每月日期及闰年自动调节。该芯片采用低功耗工作模式，通过多个寄存器存储对应信息，并集成了一个32.768kHz晶振用于时钟校准。为最小化引脚使用，AiP1381通过一个I/O口与微处理器连接，仅需三根引线：RST（复位）、SCLK（串行时钟）和I/O（数据），即可实现单字节或多字节（字符组方式）的数据传输。因此，它是一款高性价比的时钟芯片。
商品特性
- 工作电压范围：2.0V ~ 5.5V
- 最大输入串行时钟频率：2.0V时为500kHz，5.0V时为2MHz
- 工作电流：2.0V时为1μA，5.0V时为5μA
- 兼容TTL电平
- 采用串行I/O口进行数据传输
- 支持两种数据传送模式：单字节传送和多字节传送（字符组方式）
- 所有寄存器均以BCD码格式存储数据
- 封装形式：SOP8
应用领域
- 电话
- 传真
- 便携式仪器
- 电池供电的仪器仪表
