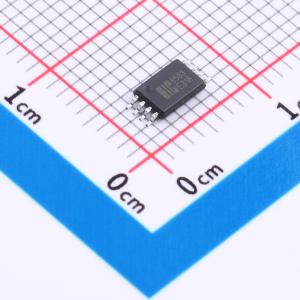

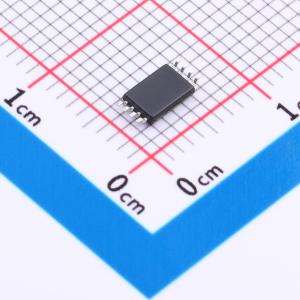

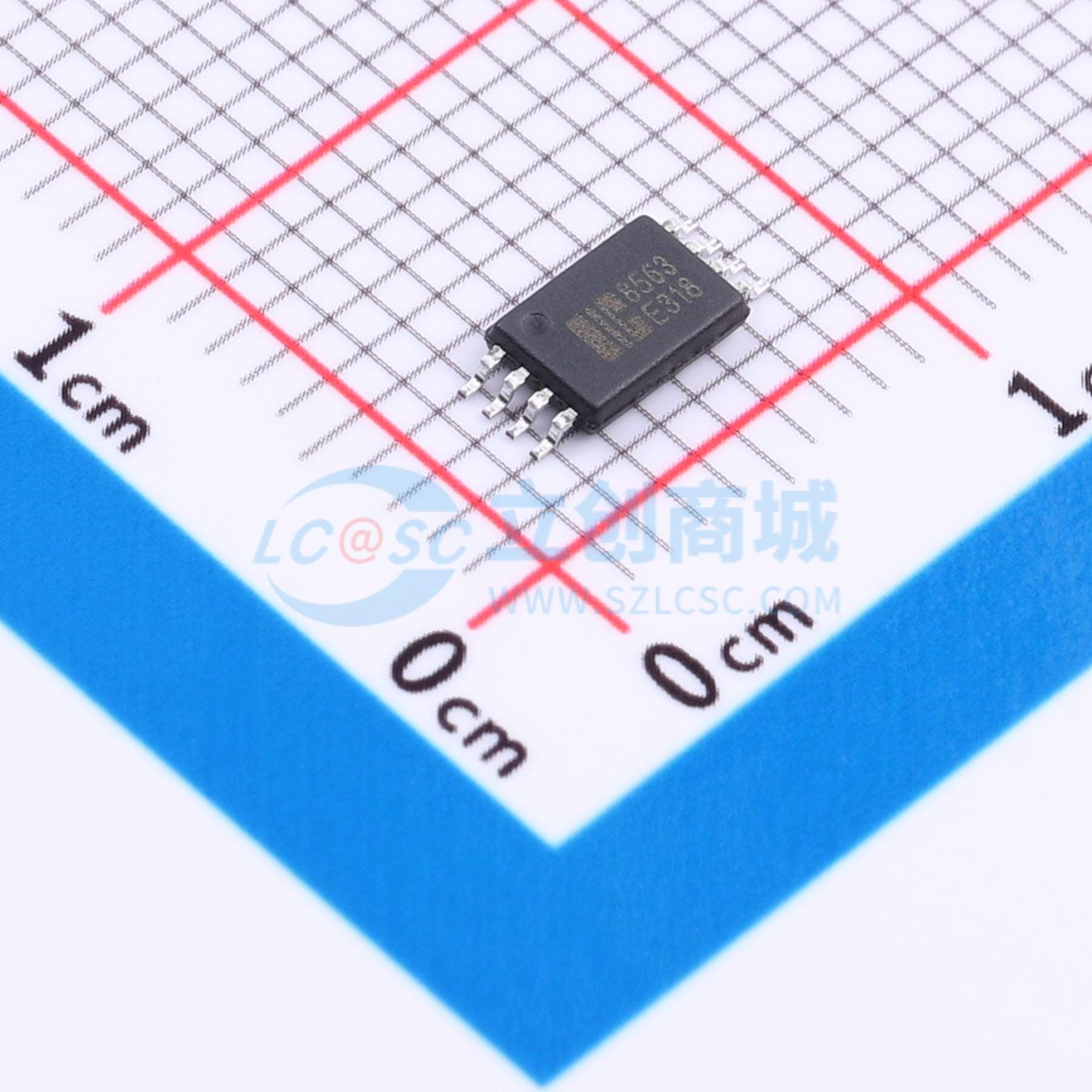

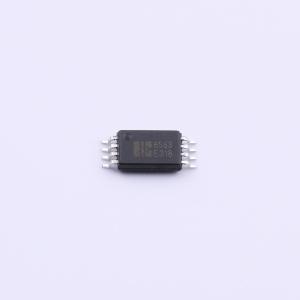

AiP8563TB8.TB
低功耗CMOS实时时钟/日历芯片，提供可编程时钟和中断输出，数据通过I²C总线接口串行传输
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- I2C实时时钟/日历芯片
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8563TB8.TB
- 商品编号
- C52260254
- 商品封装
- TSSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 250nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；可编程时钟输出 |
商品概述
AiP8563是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出和中断输出，地址与数据通过I²C总线接口串行传输，最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。该芯片广泛应用于移动电话、便携式仪器、传真机及电池供电产品。
商品特性
- 低休眠电流
- 可编程时钟输出频率：32.768KHz、1024Hz、32Hz、1Hz
- 具备报警和定时功能
- 片内集成电源复位功能
- I²C总线从地址：读为0A3H，写为0A2H
- 中断引脚为开漏输出
- 封装形式：DIP8、SOP8、TSSOP8、MSOP8
