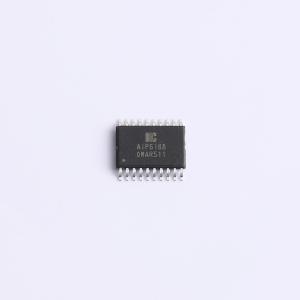

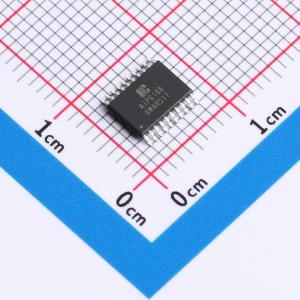

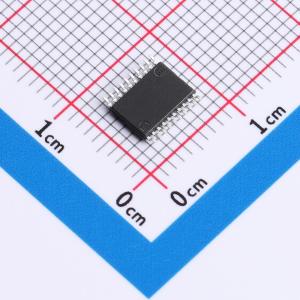

温馨提醒：图片仅供参考，商品以实物为准
AiP6188TA20.TB
低压多通道电机驱动电路，支持I2C通信，可驱动步进和直流电机，内置过温欠压保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5通道步进电机和直流电机驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6188TA20.TB
- 商品编号
- C52260263
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~5.5V | |
| 电机驱动电压(Vm) | 1V~5.5V | |
| 输出电流 | 1.1A | |
| H桥数量 | - | |
| 驱动类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2 | |
| 接口类型 | I2C | |
| 集成开关 | 否 | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 过温保护；欠压锁定 |
商品概述
一款低压多通道电机驱动电路，可驱动两路四相五线步进电机和一路直流电机。支持I2C通信模式，可对电机运行状态进行配置。内置过温保护和欠压保护，防止电路损坏。
商品特性
- 逻辑电源范围：2.7V～5.5V
- 功率电源范围：1V～5.5V
- 步进电机最大驱动电流1.1A
- 直流电机最大驱动电流0.7A
- 支持I2C通讯
- 内置欠压保护
- 内置过温保护
- 步进电机模式切换：手动/自动模式
- 系统时钟选择：内置时钟/外灌时钟
- 封装形式：QFN20/TSSOP20
