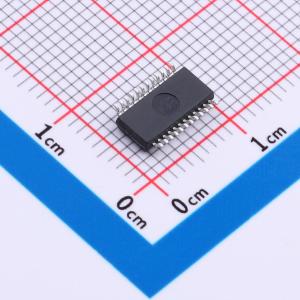

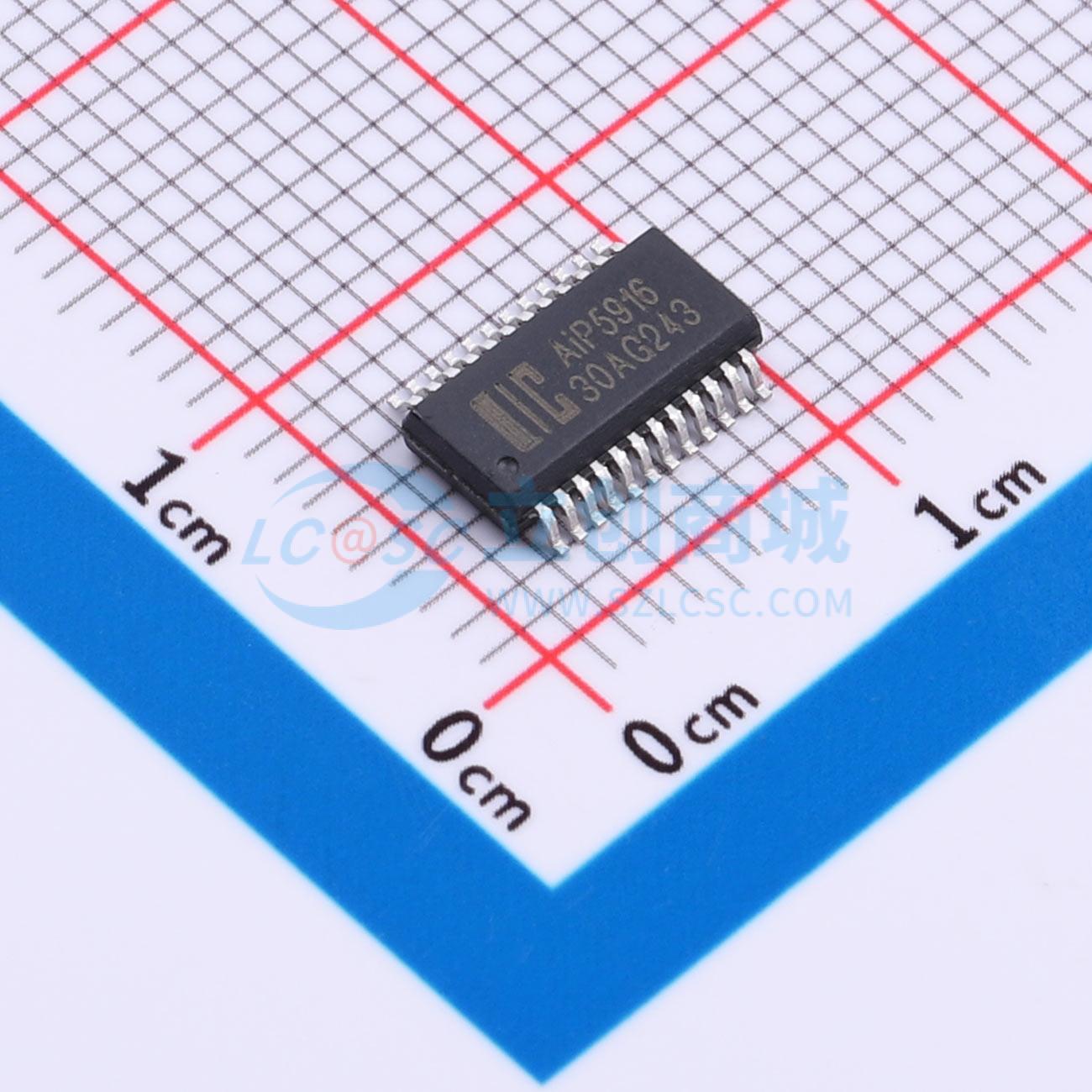

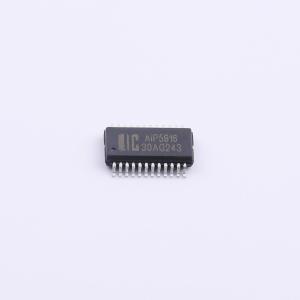

AiP5916VB24.TB
电容式触摸按键电路，具备多通道、灵敏度可调、低功耗等特点
- 描述
- 十六键触摸芯片
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP5916VB24.TB
- 商品编号
- C52260249
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 自动灵敏度校准；电容式触摸 |
商品概述
该电容式触摸按键电路提供最多16个触摸按键通道，可通过外部电容和指令配置调整灵敏度。每个按键通道可独立开关，未使用的通道可配置为通用IO，作为主控设备的IO扩展。内置I²C接口，可直接与控制器连接。
商品特性
- 提供16个独立的触摸按键通道，可选择配置为单键或多键模式，每个通道可单独控制使能，关闭触摸功能的通道可配置为通用IO。
- 灵敏度可通过硬件（C0端口外接电容）和软件（全局或单个按键）进行调整，适用于各种形式的电容式触摸按键，适合面板厚度在15 mm以内的应用。
- 具备自动适应外界温湿度参数变化的能力。
- 通信接口为I²C接口，附带一个按键结果指示端口，可作为MCU中断信号使用。
- 低功耗设计：工作频率1 MHz时典型电流为70 μA @ 5 V；500 kHz时为43 μA @ 5 V；250 kHz时为30 μA @ 5 V；125 kHz时为23 μA @ 5 V；配置模式静态电流为1 μA @ 5 V。
- 提供QFN24和SSOP24两种封装形式。
