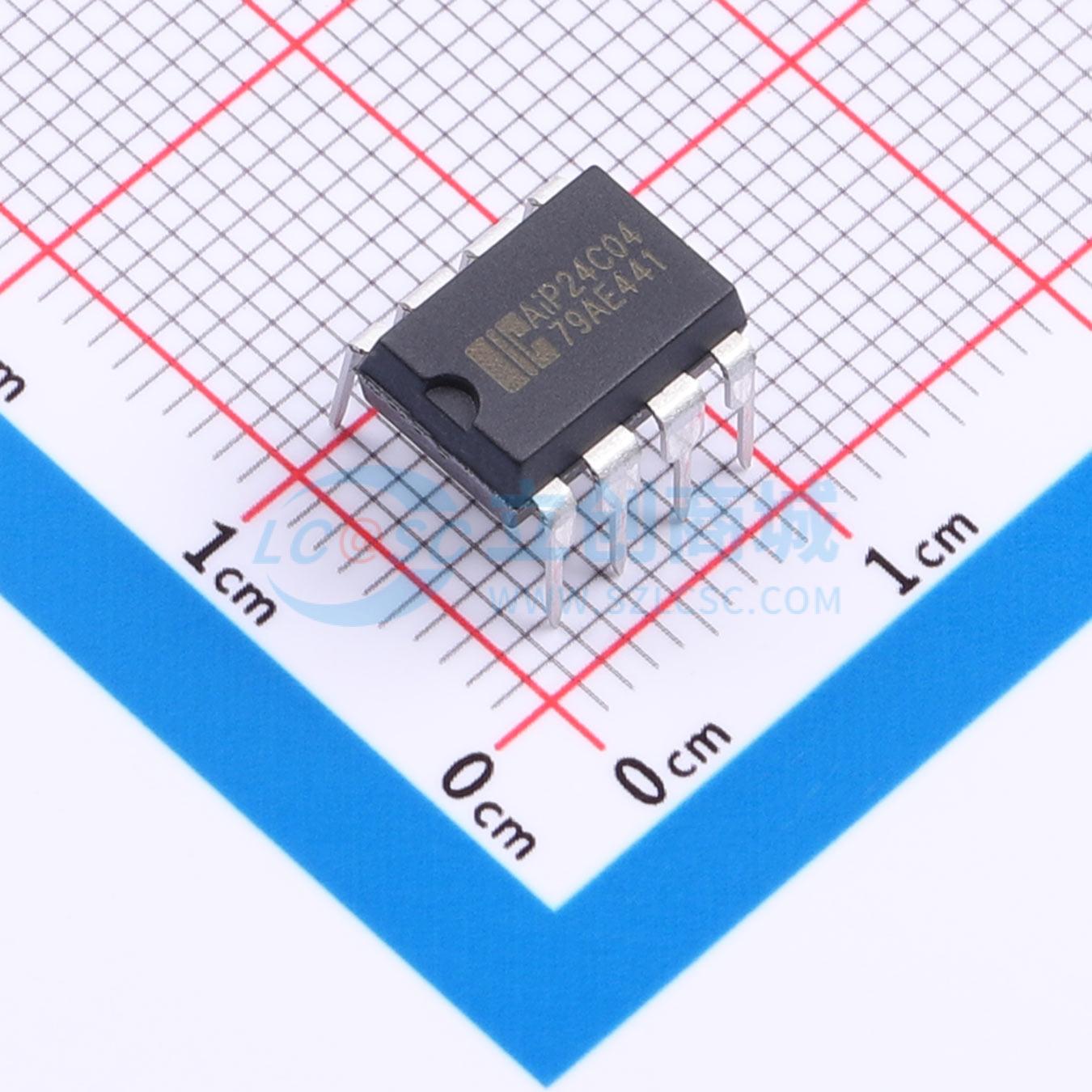

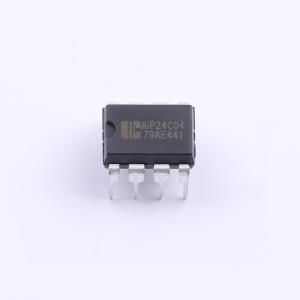

温馨提醒：图片仅供参考，商品以实物为准
AiP24C04DA8.TB
2线串行EEPROM，适用于低功耗低电压系统，具备写保护、施密特触发器和双向数据传输协议
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线串行EEPROM
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP24C04DA8.TB
- 商品编号
- C52260224
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 0.8mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
AiP24C04是一款提供4096比特位串行电可擦除可编程只读存储器，其存储结构为512×8比特，内部分为32页，每页16字节。随机字地址需要一个9比特的数据字地址。该器件采用I²C接口，适用于低功耗、低电压系统。
商品特性
- 写保护引脚提供硬件数据保护
- 宽工作电压范围：1.8V ~ 5.5V
- 存储器内部结构为：512×8（4K）
- 两线串行接口
- 施密特触发器，抑制输入噪声
- 双向数据传输协议
- 400kHz（1.8V ~ 2.5V）和1MHz（2.5V ~ 5.5V）时钟范围
- 16字节页写缓冲区
- 允许部分页写操作
- 自定时写周期（最大5ms）
- 高可靠性：擦写次数达100万次；数据保存期达100年
- 汽车级，更宽的工作温度范围
- 封装形式：DIP8、SOP8、TSSOP8
